| आइटम | विषय |
|---|---|
| ग्राहक | BaoTi Group Co., Ltd. |
| देश | चीन |
| उद्योग | Composite Plate Manufacturing |
| अनुप्रयोग | Titanium & Nickel Alloy Plate Heat Treatment |
| उपकरण | 11-रोल प्लेट लेवलिंग मशीन |
| लेवलिंग रेंज | 6-30 मिमी x 1,000-3,200 मिमी |
| अधिकतम प्लेट चौड़ाई | 3,200 मिमी |
| अधिकतम प्लेट लंबाई | 14,000 मिमी |
| मटेरियल यील्ड स्ट्रेंथ | ≤750 मेगापास्कल |
| कार्यशील रोल्स | 11 रोल्स - 5 ऊपरी / 6 निचली |
| कार्यशील रोल्स ड्राइव | सभी ११ रोल ड्रिवेन |
| मशीन वजन | लगभग 300 टन |
बाओटी ग्रुप चीन की प्रमुख कंपनियों में से एक है जो टाइटेनियम और टाइटेनियम मिश्र धातु उत्पादों के शोध, विकास और निर्माण में विशेषज्ञता रखती है।
उच्च-प्रदर्शन वाले मिश्र धातु प्लेट्स के लिए, हीट ट्रीटमेंट मैन्युफैक्चरिंग प्रोसेस का महत्वपूर्ण हिस्सा है। एनीलिंग, सॉल्यूशन हीट ट्रीटमेंट और क्वेंचिंग प्लेट में विकृति ला सकती हैं, जिससे बाद का लेवलिंग आवश्यक हो जाता है।
बाओटी ग्रुप के हीट ट्रीटमेंट प्रोडक्शन लाइन के लिए, EZHONG ने ११-रोल प्लेट लेवलिंग मशीन और सहायक उपकरण सप्लाई किए, जो ६-३० मिमी मोटी, १०००-३२०० मिमी चौड़ी और १४००० मिमी लंबी प्लेट्स के लिए डिज़ाइन की गई हैं, यील्ड स्ट्रेंथ ७५० एमपीए तक।
इस परियोजना के लिए, ग्राहक ने एक समाधान की आवश्यकता रखा जो प्रदान करने में सक्षम हो:
EZHONG ने बाओटी ग्रुप के हेट ट्रीटमेंट प्रोडक्शन लाइन के लिए सहायक फीडिंग, अलाइनमेंट, कन्वेयरिंग, हाइड्रोलिक और इलेक्ट्रिकल प्रणालियों के साथ 11-रोल प्लेट लेवेलिंग मशीन सप्लाई की है।
| आइटम | विशिष्टि |
|---|---|
| उपकरण | 11-रोल प्लेट लेवेलिंग मशीन |
| लेवेलिंग विशिष्टता | 6-30x3,200 mm |
| अधिकतम प्लेट मोटाई | 30 mm |
| न्यूनतम प्लेट मोटाई | 6 mm |
| अधिकतम पूर्ण प्लेट चौड़ाई | 3,200 मिमी |
| अधिकतम प्लेट लंबाई | 14,000 मिमी |
| मटेरियल यील्ड स्ट्रेंथ | ≤750 मेगापास्कल |
| लागू सामग्री | निकेल एवं निकेल मिश्रधात / टाइटेनियम एवं टाइटेनियम मिश्रधात |
| समतलता तापमान | कमरे का तापमान / अंतराल 500-980°C |
| समतलता सटीकता | ≤3 mm/m |
| कार्यकारी रोल व्यास | Ø220 mm |
| कार्यकारी रोल पिच | 230 mm |
| कार्यशील रोल्स | 11 |
| कार्यकारी रोल ड्राइव | सभी ११ रोल ड्रिवेन |
| कार्यकारी रोल सामग्री | 60CrMoV |
| कार्यकारी रोल सतह कठोरता | HRC58-65 |
| कार्य रोल प्रभावी लंबाई | ≥3,300 मिमी |
| बैकअप रोल सामग्री | 42CrMo |
| बैकअप रोल सतह कठोरता | एचआरसी46-54 |
| फ्रेम संरचना | उच्च-ताकत प्री-प्रेस्ड फ्रेम |
| लेवलिंग स्पीड | 3-12 मी/मिन, चर फ्रीक्वेंसी |
| मुख्य नियंत्रण प्रणाली | सिएमेंस एस7-1500 पीएलसी |
| एचएमआई | सिएमेंस विनसीसी |
| मशीन आयाम | लगभग 9.76 x 3.86 x 6.51 मीटर |
| स्थापित क्षमता | लगभग 400 केडब्ल्यू |
| कुल वजन | लगभग 300 टन |
मशीन 5 ऊपरी रोल और 6 निचली रोल्स के साथ 11-रोल कॉन्फ़िगरेशन अपनाती है। रोल्स की तुलनात्मक रूप से घनी व्यवस्था प्लेट के साथ-साथ कई नियंत्रित विकृति बिंदुओं को प्रदान करती है, जो चौड़ी एलॉय प्लेट्स में अवशिष्ट विकृति के स्थिर सुधार का समर्थन करती है।
पासिव-रोल कॉन्फ़िगरेशन्स के विपरीत, सभी 11 वर्किंग रोल्स सक्रिय रूप से ड्रिवन हैं। मुख्य ट्रांसमिशन दो एसी वैरिएबल फ्रीक्वेंसी मोटर्स, हार्डनड गियर डिस्ट्रीब्यूशन गियरबॉक्स और यूनिवर्सल शाफ्ट्स का उपयोग वर्किंग रोल्स को ड्राइव करने के लिए करता है।
फ्रेम में मशीन बेसेज, कॉलम्स, कवर्स और टाई रॉड्स शामिल हैं जो एक बंद संरचना बनाते हैं। ओवरऑल फ्रेम स्ट्रेंथ और रिजिडिटी सुधारने के लिए चार प्री-स्ट्रेस्ड टाई रॉड्स का उपयोग किया जाता है। लोड के तहत अधिकतम ईलास्टिक डीफॉर्मेशन: ≤0.24 mm।
उच्च-लगत्ति डिस्प्लेसमेंट सेंसर वर्किंग-रोल पोजीशन मॉनिटर करते हैं, डिस्प्ले अक्षरता ±0.05 mm की है। पीएलसी रोल गैप की क्लोज्ड-लूप कंट्रोल करता है सटीक पोजीशनिंग और जीरो कैलिब्रेशन प्राप्त करने के लिए।
ऊपरी बैकअप रोल्स एडजस्टेबल वेजेज का उपयोग करते हैं, जिससे ऑपरेटर वर्क-रोल डिफ्लेक्शन को कम्पेंसेट कर सकता है और प्लेट की चौड़ाई में असमान ट्रांसवर्स डीफॉर्मेशन के साथ प्लेट्स के लेवलिंग को सुधार सकता है।
तीन शिफ्ट्स प्रति दिन चलने वाली उत्पादन लाइन के लिए, मशीन में हाइड्रोलिक फास्ट रोल-चेंजिंग सिस्टम लगाया गया है। निचला रोल सेट मशीन फ्रेम से जल्दी निकाला जा सकता है ताकि त्वरित प्रतिस्थापन हो सके।

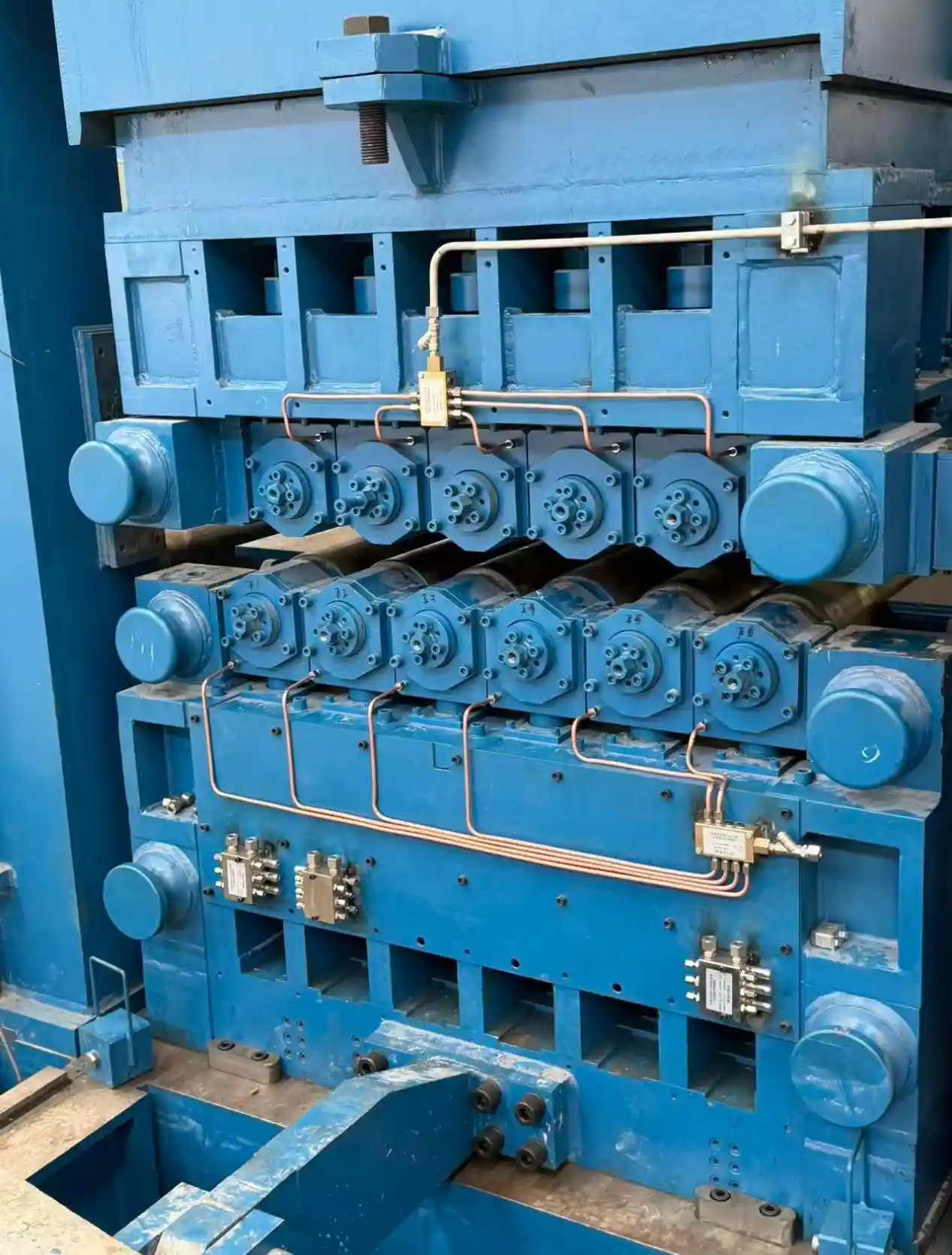

स्थान पर रोलर दृश्य

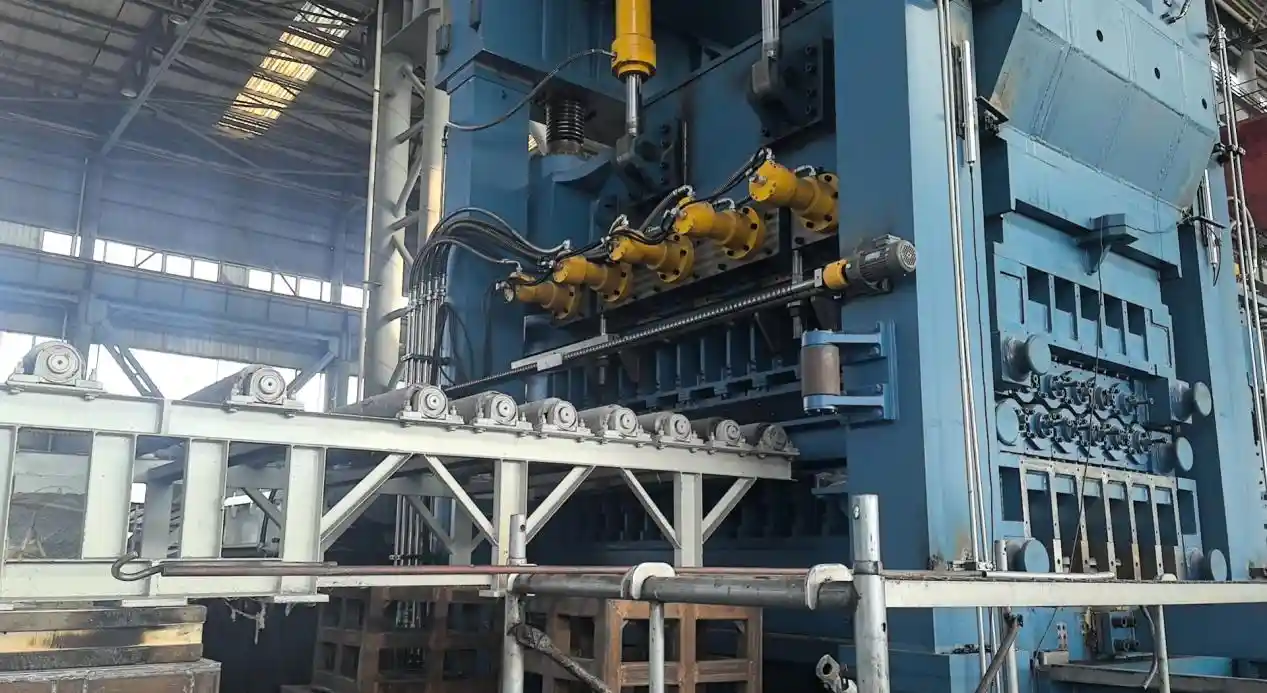

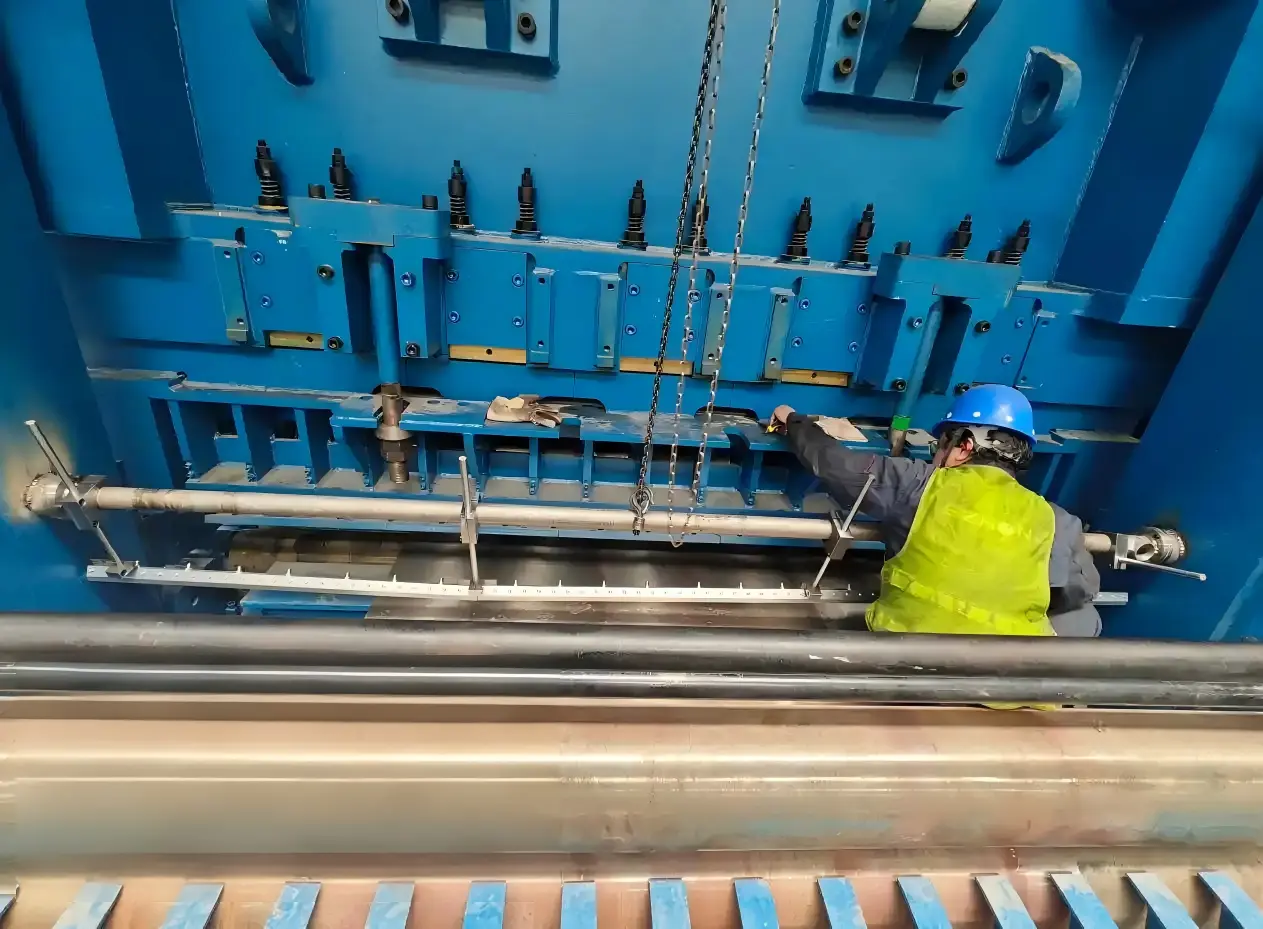

कमिशनिंग समायोजन

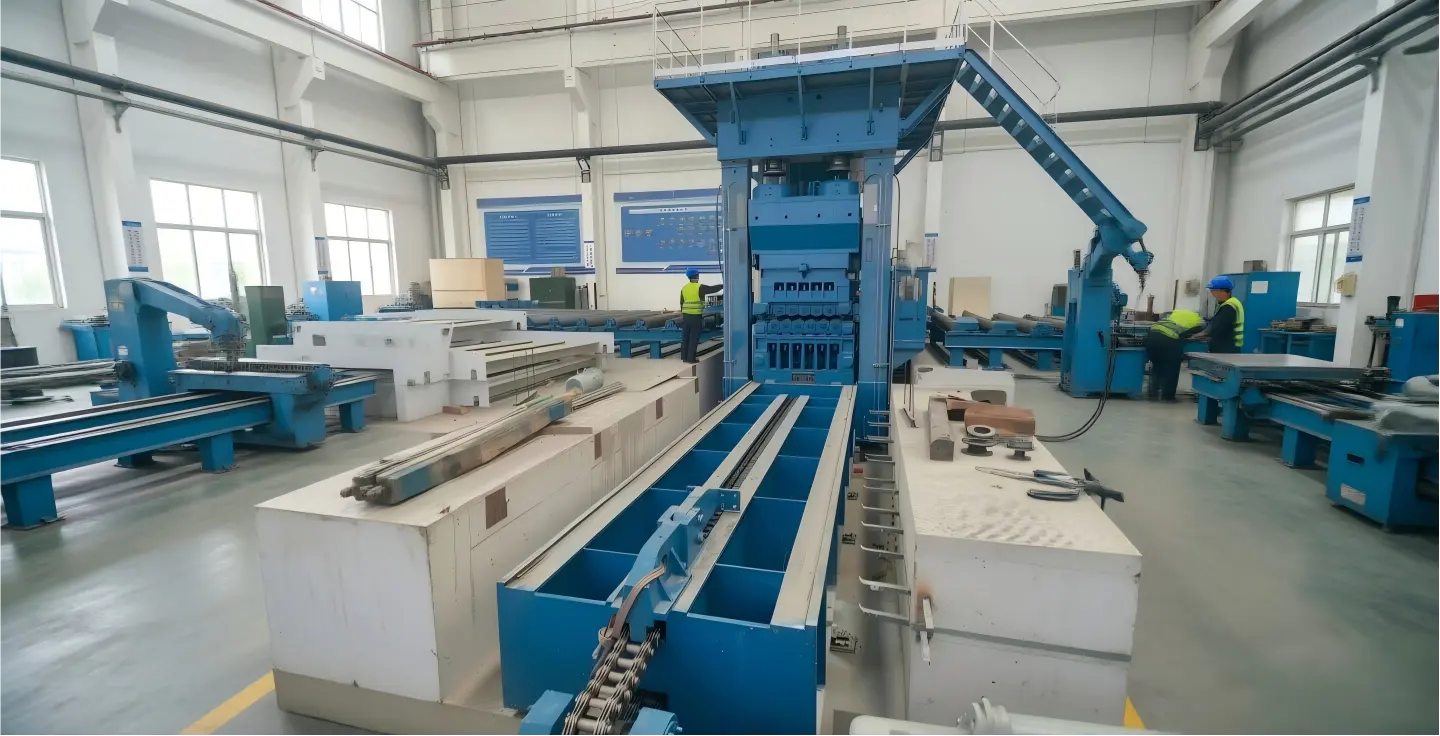

साइट मशीन ओवरव्यू

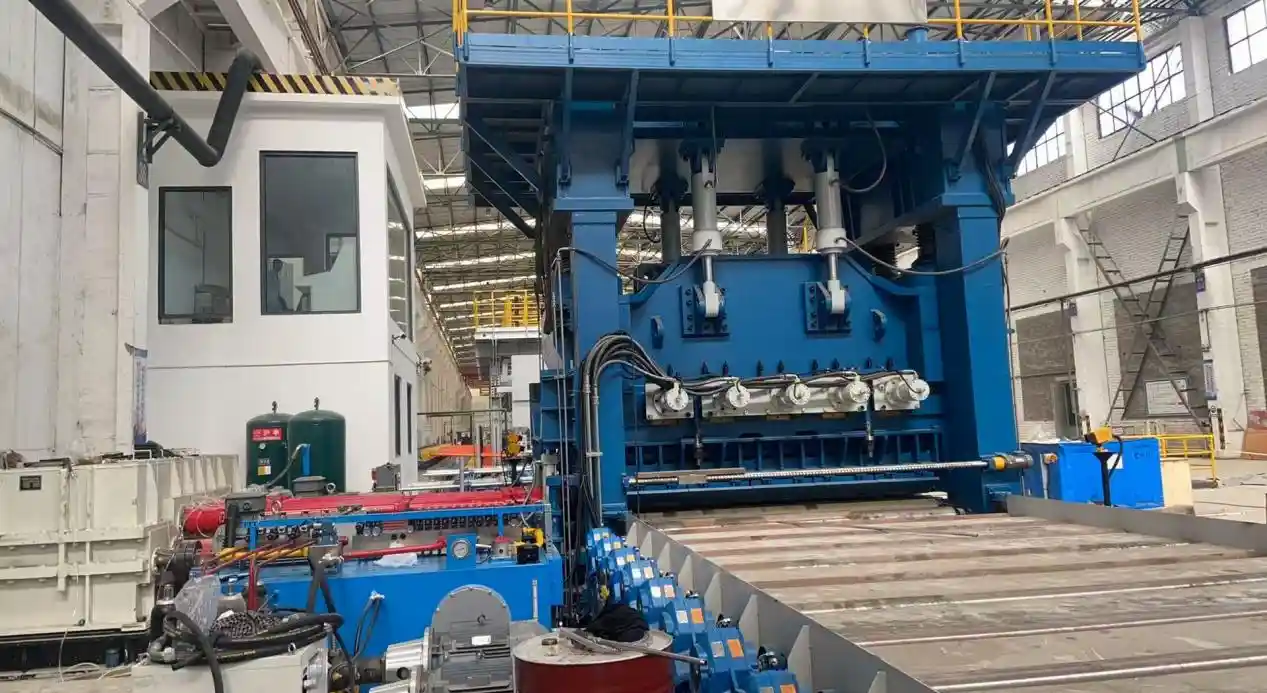

क्लाइंट साइट लेआउट

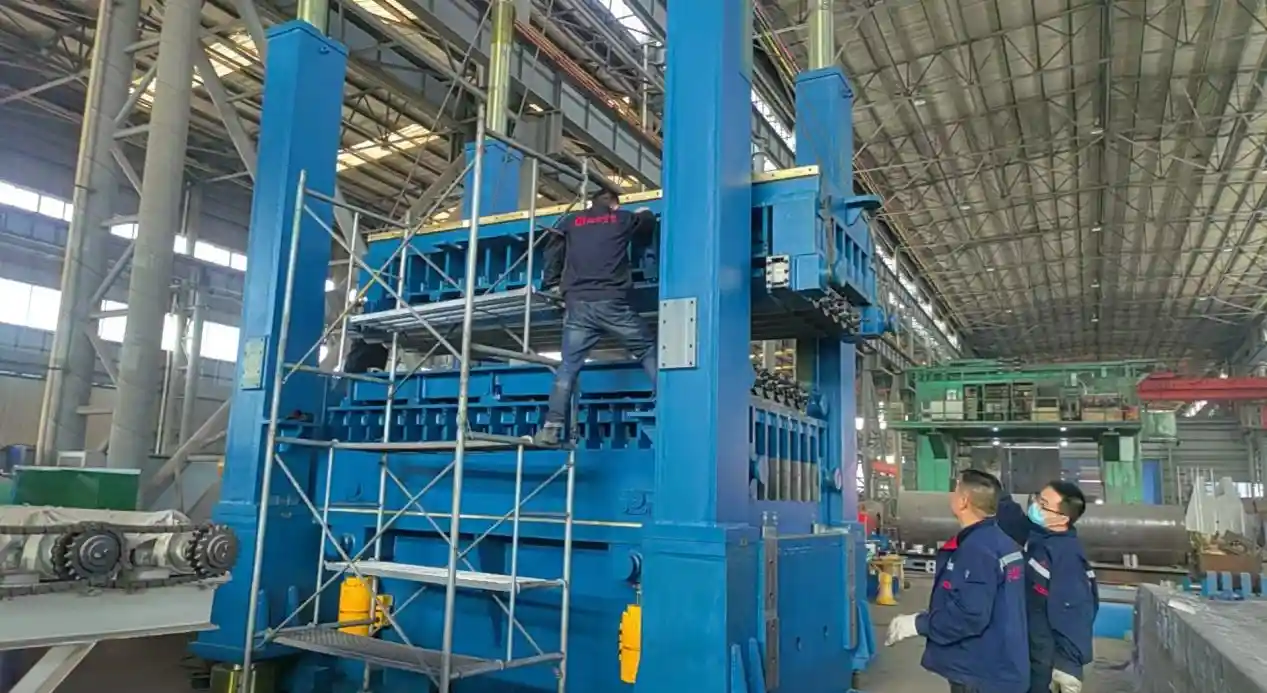

क्षेत्रीय स्थापना कार्य

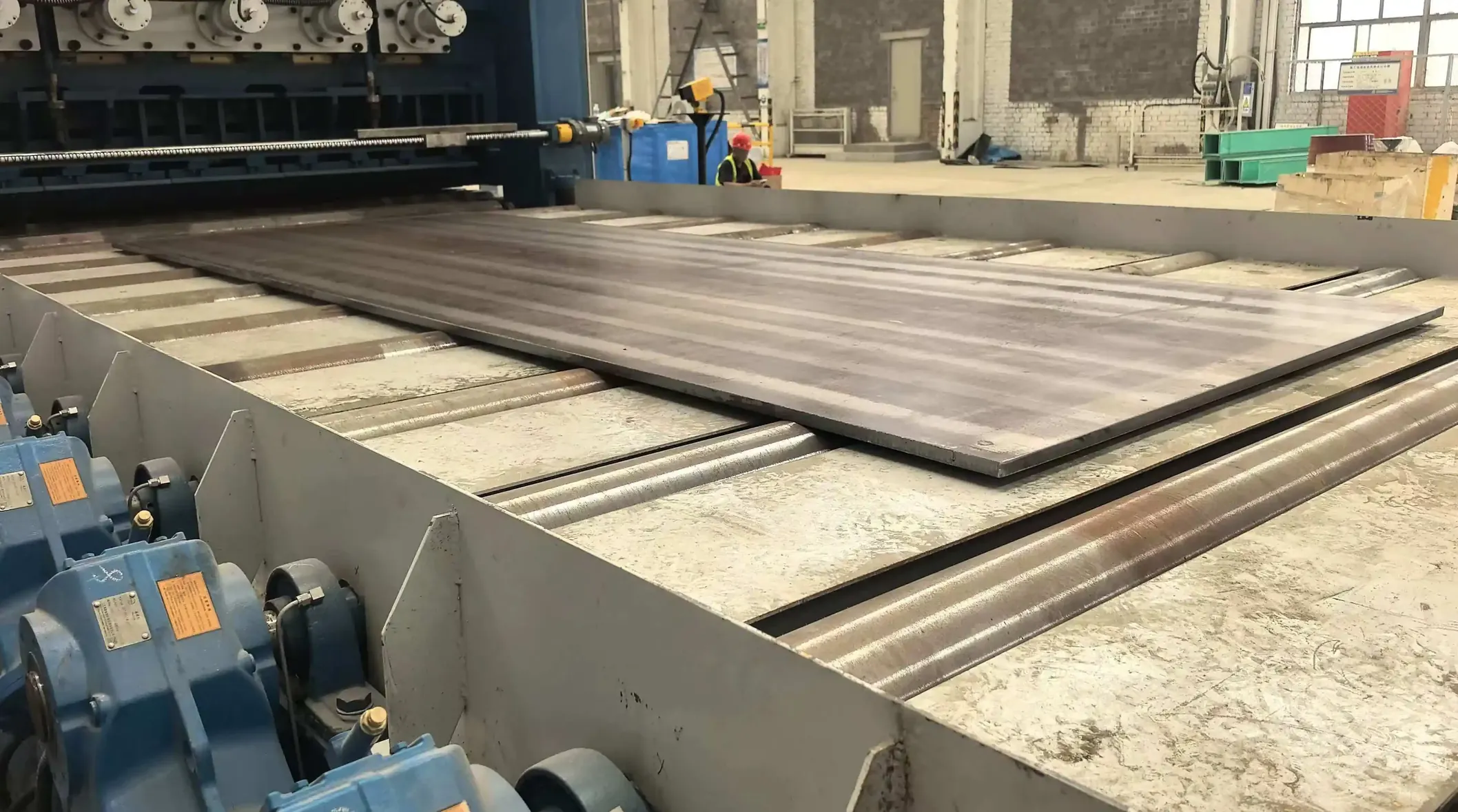

ट्रायल-रन प्लेट लेवलिंग
EZHONG भारी-भरकम मल्टी-रोल लेवलिंग मशीनें उपलब्ध कराता है जो प्लेट मोटाई, चौड़ाई, सामग्री की ताकत, उत्पादन गति और आवश्यक समतलता के आसपास इंजीनियर की गई हैं, मशीन को पूर्ण स्वचालित उत्पादन लाइन में एकीकृत करने का विकल्प के साथ।
