2500-10000 kN नाममात्र दबाव बल बड़े व्यास की एक्सल असेंबलियों (5000mm गियर व्यास तक) को समाहित करता है। एक मशीन 2-3 पारंपरिक प्रेसों को प्रतिस्थापित करती है। निरंतर भारी उद्योग वातावरणों (भूमिगत, खनन, बड़े मोटर निर्माण) के लिए डिज़ाइन किया गया है।

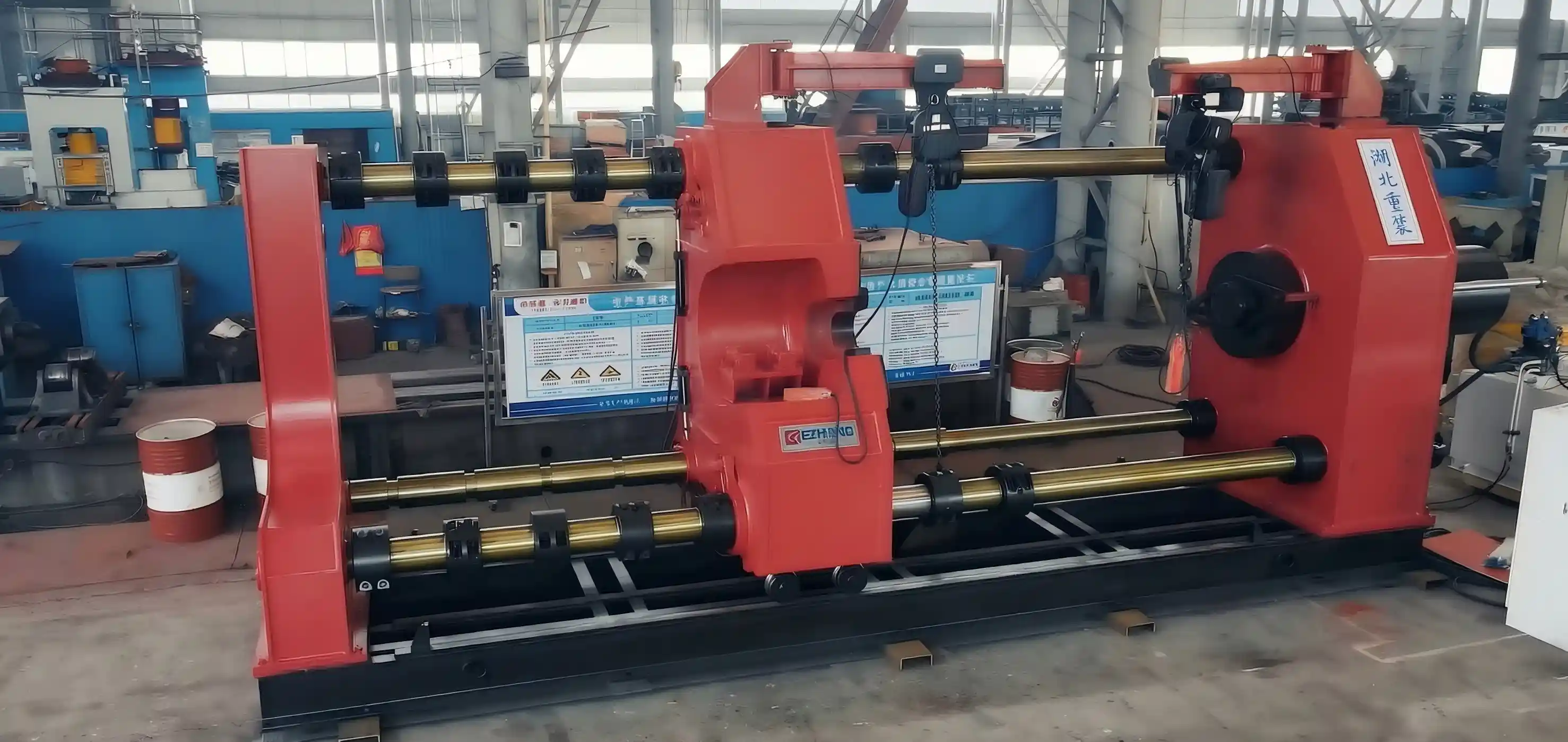

क्षैतिज वास्तुकला यात्रा क्रेन के माध्यम से गुरुत्व-प्रयुक्त एक्सल लोडिंग को सक्षम बनाती है (बड़े मॉडल पर वैकल्पिक)। मैन्युअल वर्टिकल लिफ्टिंग को समाप्त करती है; ऑपरेटर थकान और चोट का जोखिम कम करती है। वर्टिकल प्रेस डिजाइन्स की तुलना में बेहतर वर्कफ़्लो दक्षता।
सी-फ्रेम संरचना कार्य तालिका, समर्थन कॉलम, ऊपरी क्रॉस-बीम तथा 5 टेंशन रॉड्स से जुड़ी हुई। भारी-भरकम कठोर डिजाइन जिसमें फ्रेम में कोई विकृति नहीं। चार प्रिसिजन गाइड कॉलम (क्वेंच हार्डनिंग के बाद क्रोम-प्लेटेड) सीधापन ±0.1mm सुनिश्चित करते हैं।
0-4 mm/s दबाव गति (उच्च क्षमता वाले मॉडलों पर 0-2 mm/s) सामग्री गुणों और ज्यामिति के अनुसार अनुकूलन सक्षम बनाती है। नाजुक असेंबलियों के लिए धीमी गति; मानक अनुप्रयोगों के लिए उच्च गति। अखंडता बनाए रखते हुए थ्रूपुट को अधिकतम करती है।
प्रेशर रिले सिस्टम ओवरप्रेशर पर स्वचालित शटडाउन ट्रिगर करता है। यांत्रिक ओवरलोड रिलीफ वाल्व बैकअप सुरक्षा प्रदान करता है। ड्यूअल इमरजेंसी स्टॉप बटन (फिक्स्ड बीम + कंट्रोल कंसोल)। तेल तापमान मॉनिटरिंग स्वचालित अलर्ट/शटडाउन 60°C पर।
एयर-कूल्ड हाइड्रॉलिक सिस्टम 45-55°C ऑपरेटिंग तापमान बनाए रखता है। लगातार भारी लोड संचालन के दौरान विस्कोसिटी डिग्रेडेशन को रोकता है। 60°C थ्रेशोल्ड पर स्वचालित अलार्म थर्मल सिस्टम डैमेज को रोकता है।
मुख्य सिलिंडर: ऊपरी क्रॉस-बीम पर लगाया गया एकल-एक्शन पिस्टन सिलिंडर। पिस्टन रॉड फ्लेंज के माध्यम से गाइड ब्लॉक असेंबली से जुड़ता है। सिलिंडर सामग्री: प्रीमियम फोर्ज्ड स्टील एकसमान सामग्री गुणों की गारंटी देता है। दबाव बल रेंज 2500-10000 kN विविध औद्योगिक अनुप्रयोगों को समर्थन देती है।
प्रिमियम संरचनात्मक स्टील, पूर्णतः तनाव-मुक्त। ISO 5817 निरीक्षण मानकों के अनुसार बहु-पास वेल्डिंग। भट्ठी एनिलिंग शेष वेल्डिंग तनाव को समाप्त करती है। सटीकता से ग्राउंड किए गए बेयरिंग सतहें।
एकल क्रिया वाला पिस्तन सिलिंडर, बोर 160-400mm, स्ट्रोक 600-1200mm. दबाव रेंज 180-280 बार समायोज्य. प्रीमियम फोर्स्ड स्टील सिलिंडर आयातित उच्च-विश्वसनीय सील सामग्री के साथ।
परिवर्तनीय विस्थापन स्वाशप्लेट पंप 50-100 cc/rev. दाब 0-280 बार (समायोज्य राहत). गति नियमन 0-4 mm/s (समानुपातिक वाल्व). एकत्रक 20-30L सरज टैंक हवा-कूल्ड रेडिएटर के साथ.
बटन इंटरफेस के साथ औद्योगिक सिएमेन्स नियंत्रक। पॉइंट एक्शन मैनुअल जॉग + सेमी-ऑटोमैटिक साइकल कंट्रोल। ओवरप्रेशर पर प्रेशर रिले का ऑटोमैटिक शटडाउन। ड्यूअल इमरजेंसी स्टॉप्स फिक्स्ड + कंसोल।
| मॉडल | दबाव बल (किलो न्यूटन) | स्ट्रोक (मिमी) | अधिकतम गियर/एक्सल व्यास (मिमी) | अधिकतम इनले की लंबाई (मि.मी.) | गति (mm/s) | शक्ति (किलोवाट) | आयाम L×W×H (मिमी) |
|---|---|---|---|---|---|---|---|
| ईजी92-2500 मानक | दो हज़ार पाँच सौ | सात सौ | एक हजार तीन सौ बटा तीन सौ | तीन हजार पाँच सौ | The content to translate into Hindi was not provided. Please supply the button text or other content to translate. | अठारह दशमलव पाँच | ६१८० गुणा १२८० गुणा २४२० |
| ईज़ी92-3150 स्टैंडर्ड | तीन हजार एक सौ पचास | छह सौ | १३००/३५० | दो हज़ार दो सौ | The content to translate into Hindi was not provided. Please supply the button text or other content to translate. | अठारह दशमलव पाँच | ५३६० × १२०० × २४०० |
| ईजी92-3150 लॉन्ग | तीन हजार एक सौ पचास | सात सौ | एक हजार आठ सौ पचास से छह सौ | तीन हजार पाँच सौ | The content to translate into Hindi was not provided. Please supply the button text or other content to translate. | अठारह दशमलव पाँच | यहाँ क्लिक करें |
| ईजी92-5000 स्टैंडर्ड | पाँच हजार | सात सौ | एक हजार आठ सौ पचास भाग तीन सौ पचास | तीन हजार पाँच सौ | 0 से 2.5 | अठारह दशमलव पाँच | ६९९०×१७००×३००० |
| EZY92-5000 लंबा | पाँच हजार | सात सौ | एक हजार आठ सौ पचास बटा चार सौ पचास | पाँच हजार | 0 से 2.5 | अठारह दशमलव पाँच | ८३०० × १८०० × ३००० |
| ईजी92-6300 क्रेन के साथ | छह हजार तीन सौ | आठ सौ | दो हज़ार आठ सौ साठ | पाँच हजार | The provided query does not include any specific button text or content to translate. Please provide the details, and I'll handle the request (including the JSON output format) accordingly. | बीस | ८९००×१८८०×२८०० |
| EZY92-8000 | 8000 | आठ सौ | 2200/860 | 6500 | The provided query does not include any specific button text or content to translate. Please provide the details, and I'll handle the request (including the JSON output format) accordingly. | 22 | 9600×2800×3100 |
| EZY92-10000 | 10000 | 1200 | 5000/800 | 7000 | The provided query does not include any specific button text or content to translate. Please provide the details, and I'll handle the request (including the JSON output format) accordingly. | 22 | 12800×5900×3700 |
अनुप्रयोग: बड़े औद्योगिक बेयरिंग्स और गियर व्हील्स को एक्सल शाफ्ट्स पर दबाना। सामान्य लोड: 3150-6300 kN। सामग्री: स्टील एक्सल्स, कास्ट आयरन गीयर्स। मुख्य आवश्यकता: सटीक अक्षीय पोजीशनिंग, पार्ट्स को नुकसान न पहुंचाना।
अनुप्रयोग: बकेट व्हील और रिक्लेमर्स के लिए बड़े व्यास वाले एक्सल असेंबली। सामान्य लोड: 5000-8000 kN। सामग्री: बड़े व्यास के फोर्स्ड स्टील एक्सल्स। मुख्य आवश्यकता: भारी-ड्यूटी विश्वसनीयता, न्यूनतम रखरखाव।
अनुप्रयोग: रोटर शाफ्ट असेंबली और बेयरिंग हब दबाना। सामान्य लोड: 2500-5000 kN। सामग्री: स्टील शाफ्ट्स, एल्युमिनियम हब्स। मुख्य आवश्यकता: सटीक एलाइनमेंट, शाफ्ट डिफ्लेक्शन न होना।

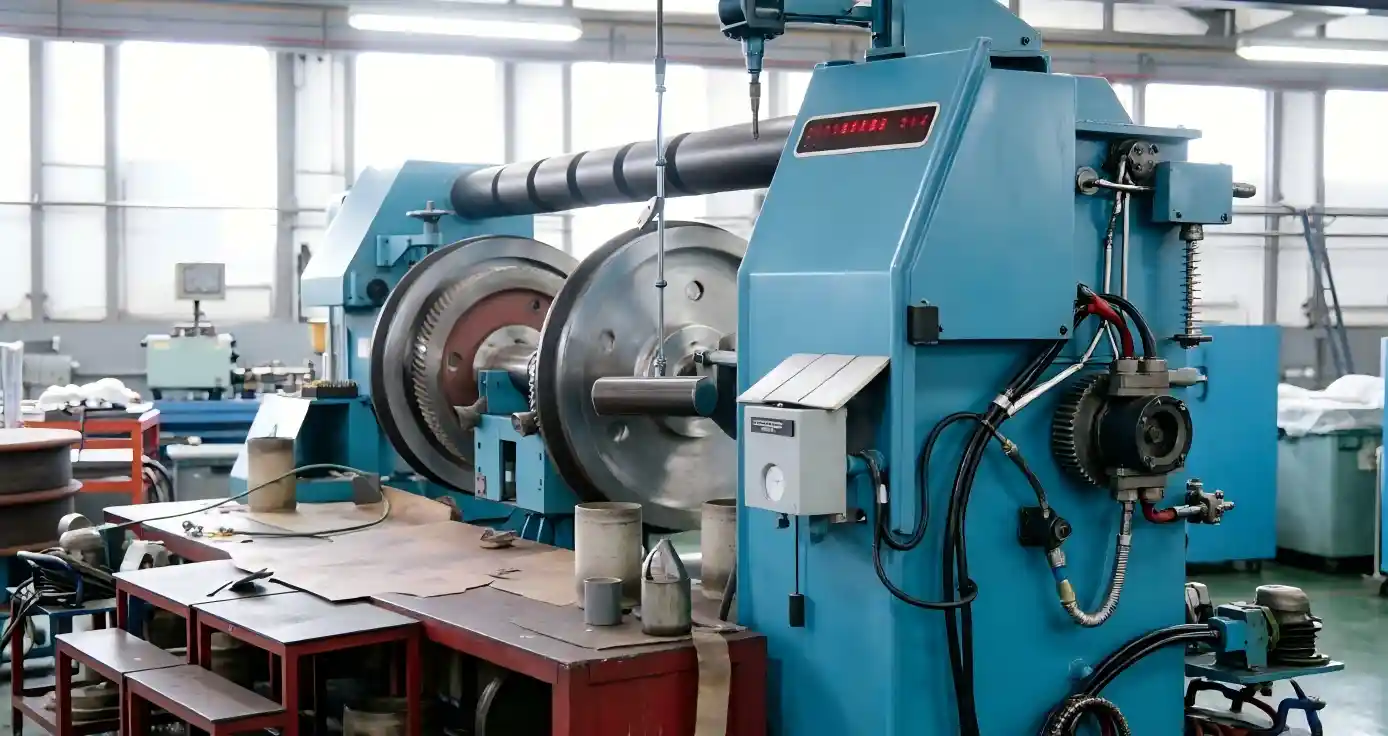

एप्लीकेशन: लोकोमोटिव/पैसेंजर कारों के लिए व्हील-एक्सल असेंबली। टाइपिकल लोड: 6300-10000 kN। सामग्री: हीट-ट्रीटेड स्टील एक्सल्स, कास्ट स्टील व्हील्स। कीवर्ड रिक्वायरमेंट: डाइमेंशनल एक्यूरेसी, रिपीटेबल परफॉर्मेंस।
एप्लीकेशन: बुलडोजर, एक्सकेवेटर्स, क्रेन के लिए एक्सल असेंबली। टाइपिकल लोड: 3150-5000 kN। सामग्री: फोर्स्ड स्टील कंपोनेंट्स। कीवर्ड रिक्वायरमेंट: हाई-वॉल्यूम प्रोडक्शन, कंसिस्टेंट क्वालिटी।
चुनौती:मैनुअल हाइड्रोलिक प्रेस के साथ बड़ा बेयरिंग असेंबली (3150 kN) ऑपरेटर स्किल की आवश्यकता; असंगत पोजिशनिंग; 8% असेंबली डिफेक्ट रेट।
समाधान:PLC सेमी-ऑटोमैटिक कंट्रोल के साथ EZY92-3150 स्टैंडर्ड।
परिणाम:डिफेक्ट रेट 0.5% तक कम; ऑपरेटर ट्रेनिंग 3 सप्ताह से 2 दिन; प्रोडक्शन एफिशिएंसी +45%; वार्षिक बचत €180K।
चुनौती:लोकोमोटिव व्हील-एक्सल असेंबली (8000 kN) एक्सट्रीम प्रिसिजन की आवश्यकता। मैनुअल ऑपरेशन ने ±2mm पोजिशनिंग एरर का कारण बना; बेयरिंग प्रीलोड वेरिएंस एक्सेसिव।
समाधान:प्रेशर रिले + थर्मल मॉनिटरिंग + प्रिसिजन गाइड्स के साथ EZY92-8000।
परिणाम:पोजीशनिंग ±0.2mm तक सुधारा गया; बियरिंग प्रीलोड कंसिस्टेंसी ±0.5 kN बनाए रखा गया; प्रोडक्शन रेट +25%; ISO 9001 क्वालिटी अस्योरेंस प्राप्त।
विभिन्न क्षमता और स्पीड ट्रेड-ऑफ्स। 2500KN मॉडल: बड़ा 700mm स्ट्रोक, तेज स्पीड 0-4 mm/s। 3150KN स्टैंडर्ड: छोटा 600mm स्ट्रोक, समान स्पीड। अनुप्रयोग के अनुसार चुनें: बड़े व्यास वाले गियर → बड़ा स्ट्रोक जरूरी।
मैकेनिकल प्रेशर रिलीफ वैल्व (प्राइमरी) सिस्टम प्रेशर को मैक्सिमम सेट करता है। प्रेशर रिले (सेकेंडरी) इलेक्ट्रिकल शटडाउन बैकअप प्रदान करता है। दो स्वतंत्र इमरजेंसी स्टॉप्स किसी भी कंट्रोल लोकेशन से मशीन को रैपिडली हॉल्ट करने में सक्षम। ऑयल टेम्परेचर मॉनिटरिंग थर्ड लेयर ऑफ प्रोटेक्शन जोड़ता है।
इस पर लोड, स्ट्रोक, स्पीड निर्भर करता है। उदाहरण (3150KN, 600mm स्ट्रोक, 2 mm/s): अप्रोच (तेज) 2s + प्रिसाइज प्रेस (धीमा) 15s + रिटर्न 3s = कुल लगभग 20 सेकंड का चक्र। ऑपरेटर मैनुअल पॉइंट-एक्शन गैर-आवर्ती कार्य के लिए वैकल्पिक है।
हाँ। टी-स्लॉट वर्क टेबल जटिल भागों के लिए कस्टम फिक्स्चर स्वीकार करती है। गाइड ब्लॉक किसी भी भाग के आकार के बावजूद लंबवत संरेखण सुनिश्चित करता है। दबाने की शक्ति समान रूप से वितरित होती है अगर फिक्स्चर उचित रूप से डिज़ाइन किया गया हो।
500 घंटे के अंतराल: हाइड्रॉलिक ऑयल विश्लेषण, सील निरीक्षण, बेयरिंग लुब्रिकेशन जाँच, गाइड कॉलम सफाई। थर्मल मॉनिटरिंग: क्वार्टरली कूलर दक्षता की जाँच। प्रेशर वाल्क कैलिब्रेशन: वार्षिक। सामान्य रखरखाव विंडो: 4-6 घंटे।
| आइटम | कार्य | मूल्य |
|---|---|---|
| यात्रा क्रेन (3-टन) | मोटराइज्ड एक्सल लोडिंग | मैनुअल उठाना समाप्त करता है; -40% श्रम |
| सटीक स्थिति नियंत्रण जिग | टेम्पलेट आधारित संरेखण | ±0.1mm स्थिति दोहराव |
| उन्नत दबाव निगरानी | वास्तविक समय पढ़ना, डेटा लॉगिंग | प्रत्येक भाग की गुणवत्ता ट्रेसेबिलिटी |
| तापीय प्रबंधन उन्नयन | बढ़ी हुई कूलर क्षमता | निरंतर संचालन क्षमता |
| रिमोट डायग्नोस्टिक्स | क्लाउड-आधारित निगरानी | पूर्वानुमानी रखरखाव अलर्ट |
| कस्टम फिक्सचर प्लेट | अनुप्रयोग विशिष्ट टूलिंग | प्रत्येक अनुप्रयोग के लिए तेज सेटअप |
