अति-उच्च-ताकत वाले आर्मर प्लेट (1100-1300MPa) के लिए इंजीनियर किया गया है। अत्यधिक लोचदार स्प्रिंगबैक के कारण विशेष दबाव-वक्र इंजीनियरिंग की आवश्यकता है। सिंक्रनाइज़्ड ड्यूल-ड्राइव सिस्टम मूल कारण से टॉर्क रिपल को समाप्त करता है। ±0.5mm/m² सटीकता प्राप्त करता है जो पहले असंभव थी।
सिंक्रोनाइज़्ड शाफ्ट्स पर चार प्लैनेटरी रिड्यूसर्स वाला पेटेंट ड्राइव — शाफ्ट टॉर्क 50% काटता है और भारी आर्मर-प्लेट बनाने के लिए सुरक्षा कारक 2.5-3.0× बढ़ाता है।
ड्राइव पाथ: मोटर्स → फ्लो डिवाइडर → 2 प्राइमरी रिड्यूसर्स → सिंक्रोनाइज़्ड शाफ्ट → 2 सेकेंडरी रिड्यूसर्स → रोलर्स
पारंपरिक क्रॉस-शाफ्ट ड्राइव्स की तुलना में 50% कम शाफ्ट स्ट्रेस
मिलिट्री-ग्रेड प्लेट के लिए 2.5-3.0× सेफ्टी फैक्टर
फेल-सेफ: एक रिड्यूसर बंद होने पर भी बाकी चलते रहते हैं

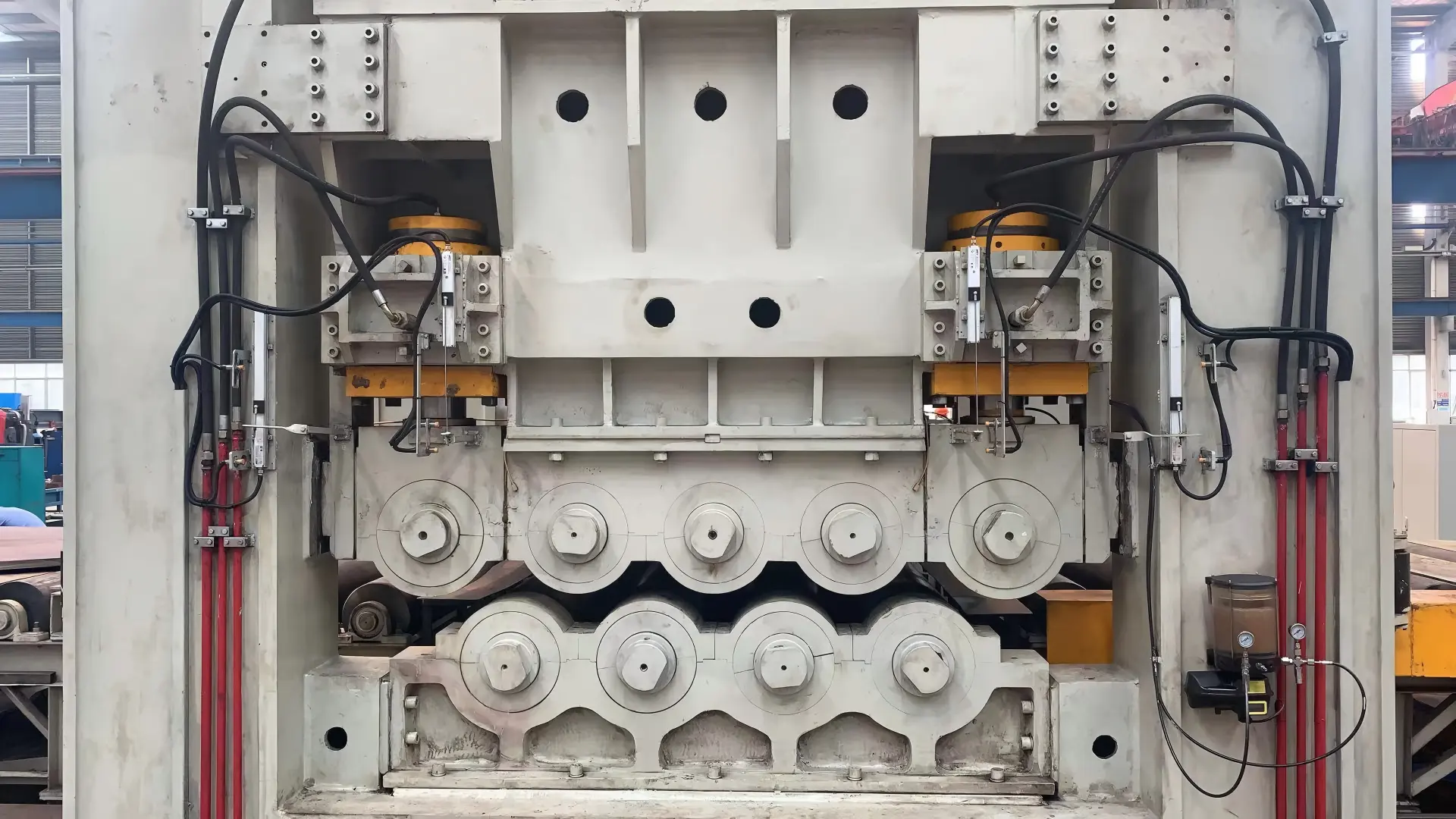

बैकअप रोलर्स व्यास में भिन्न होते हैं (बड़े केंद्रीय + छोटे किनारे वाले रोलर्स)। चेस-बोर्ड व्यवस्था इष्टतम समर्थन वितरण प्रदान करती है। कार्यरत रोलर की लंबाई के 70%+ का समर्थन। विकृति को कम करती है<0.3mm भी 80000 kN बेंडिंग लोड के तहत।
गोपनीय वक्र आर्मर स्टील की अत्यधिक लोच वापसी को ध्यान में रखता है (80mm मोटाई के लिए 10-15mm स्प्रिंगबैक)। इनलेट दबाव क्रैकिंग रोकने के लिए सावधानी से नियंत्रित है। आउटलेट दबाव धीरे तनाव राहत के लिए 200mm क्षेत्र तक बढ़ाया गया है। हर आर्मर एलॉय ग्रेड के लिए विशेष वक्र।
ड्यूल-मोटर ड्राइव सिस्टम स्वाभाविक रिडंडेंसी प्रदान करता है। यदि एक मोटर फेल हो जाता है, तो दूसरा मोटर सीमित ऑपरेशन (50% क्षमता) जारी रख सकता है। सैन्य/रक्षा अनुप्रयोगों के लिए मिशन निरंतरता सुनिश्चित करता है। हाइड्रॉलिक सिस्टम ड्यूल दबाव राहत + बैकअप एक्युमुलेटर सुविधाएँ।
हर प्लेट को प्रोसेस किया जाता है तो विस्तृत दस्तावेज़ उत्पन्न होता है: दबाव इतिहास, ऑपरेटर आईडी, टाइमस्टैंप, फ्लैटनेस माप, सामग्री प्रमाणपत्र। डिजिटल डेटा सैन्य-अनुरूप प्रारूप (MIL-SPEC) में निर्यात होता है। रक्षा अधिग्रह के लिए 100% ट्रेसेबिलिटी सक्षम बनाता है।
चार प्लैनेटरी रिड्यूसर (अप्पर/लोअर बीम एंड्स पर माउंटेड) सिंक्रोनाइज्ड इनपुट शाफ्ट्स के माध्यम से जुड़े। पारंपरिक सिस्टम्स सिंगल क्रॉस-शाफ्ट (टॉर्क रिपल ±8-12%) का उपयोग करते हैं। सिंक्रोनाइज्ड ड्यूल-इनपुट रिपल को हटा देता है, इंडिविजुअल शाफ्ट टॉर्क को 50% कम करता है।
सैन्य अनुप्रयोग:शाफ्ट विफलता का जोखिम 90% तक कम करता है, मिशन-क्रिटिकल आर्मर प्रोडक्शन के लिए घटक विश्वसनीयता सुधारता है, जिससे पहले असंभव मोटी/मजबूत आर्मर प्लेट्स की प्रोसेसिंग संभव हो जाती है।
बैकअप रोलर्स व्यास में भिन्न: केंद्रीय क्षेत्र 440mm व्यास, किनारे के क्षेत्र 380mm व्यास। चेसबोर्ड व्यवस्था समर्थन पैटर्न को अनुकूलित करती है। कार्यरत रोलर स्पैन का 70%+ कवर करता है vs 45% पारंपरिक उपकरण।
प्रदर्शन:विकृति<पूर्ण 80000 किलो न्यूटन लोड के तहत 0.3मिमी बनाए रखा गया।
अत्यधिक लोचदार स्प्रिंगबैक (80मिमी मोटाई के लिए 10-15मिमी) को परिष्कृत दबाव प्रबंधन की आवश्यकता है। प्रोप्राइएटरी वक्र विशेषताएं: इनलेट जोन कंजर्वेटिव हाई प्रेशर (फटने से रोकता है), मिड जोन ग्रेजुअल लीनियर रिडक्शन, आउटलेट जोन एक्सटेंडेड लो-प्रीशर रिलीफ (200मिमी+ जोन)।

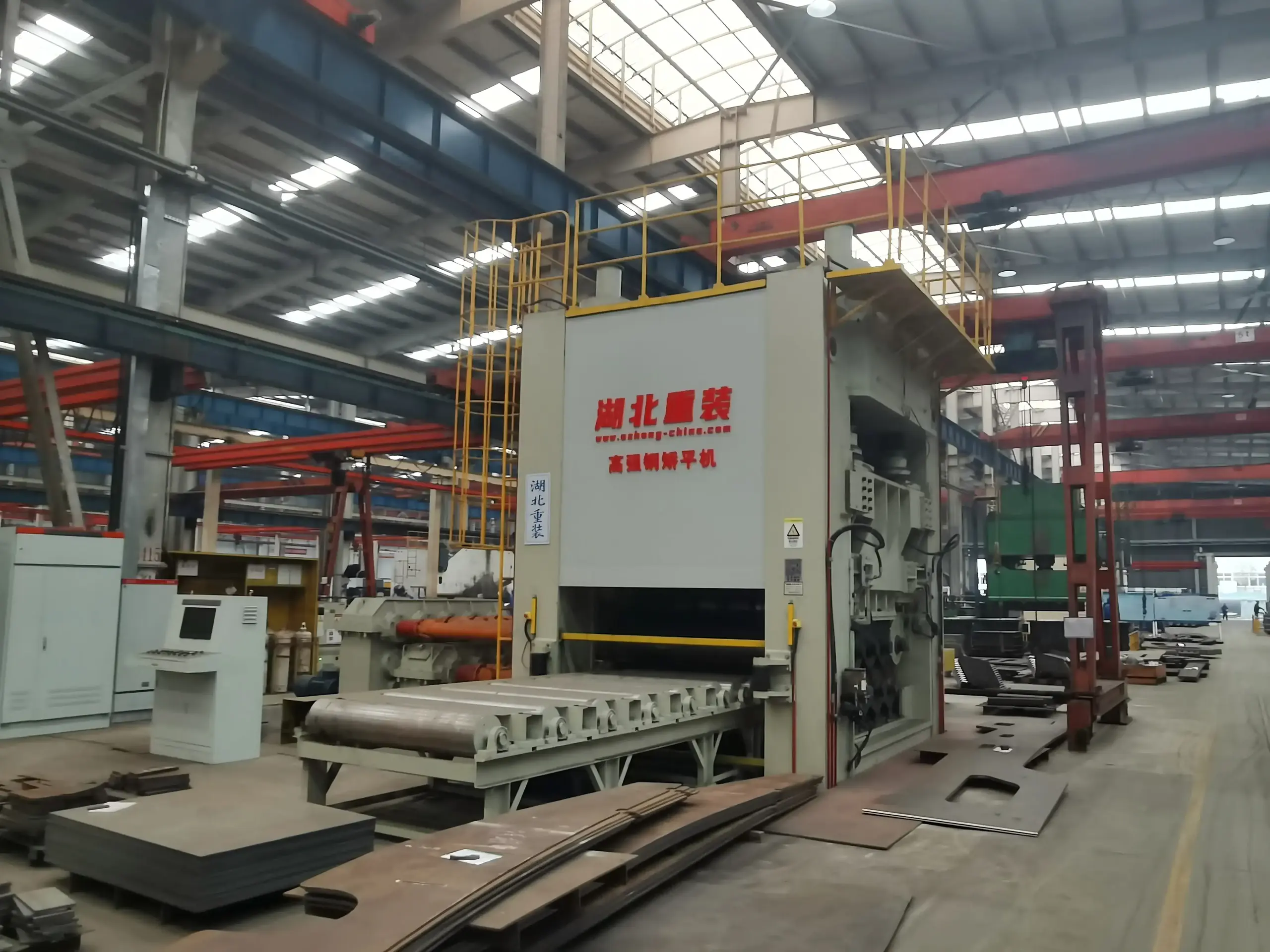

ड्यूल-मोटर आर्किटेक्चर हर लेवल पर रिडंडेंसी प्रदान करता है: मोटर लेवल 2 इंडिपेंडेंट मोटर्स (एक फेल → 50% क्षमता जारी), हाइड्रॉलिक लेवल ड्यूल प्रेशर रिलीफ + ड्यूल अक्यूमुलेटर्स, कंट्रोल लेवल ड्यूल PLC ऑटोमैटिक फेलओवर के साथ, ड्राइव लेवल सिंक्रोनाइज्ड ड्यूल इनपुट यदि एक रिड्यूसर फेल हो तो जारी ड्राइव प्रदान करता है।
मिलिट्री मिशन कंटिन्यूइटी:सिंगल कंपोनेंट फेलियर के बावजूद आर्मर प्लेट प्रोडक्शन जारी रखा जाता है, डिफेंस प्रोक्योरमेंट के लिए डाउनटाइम रिस्क कम करता है, क्लासिफाइड/मिशन-क्रिटिकल प्रोडक्शन को कॉन्फिडेंस से सक्षम बनाता है।

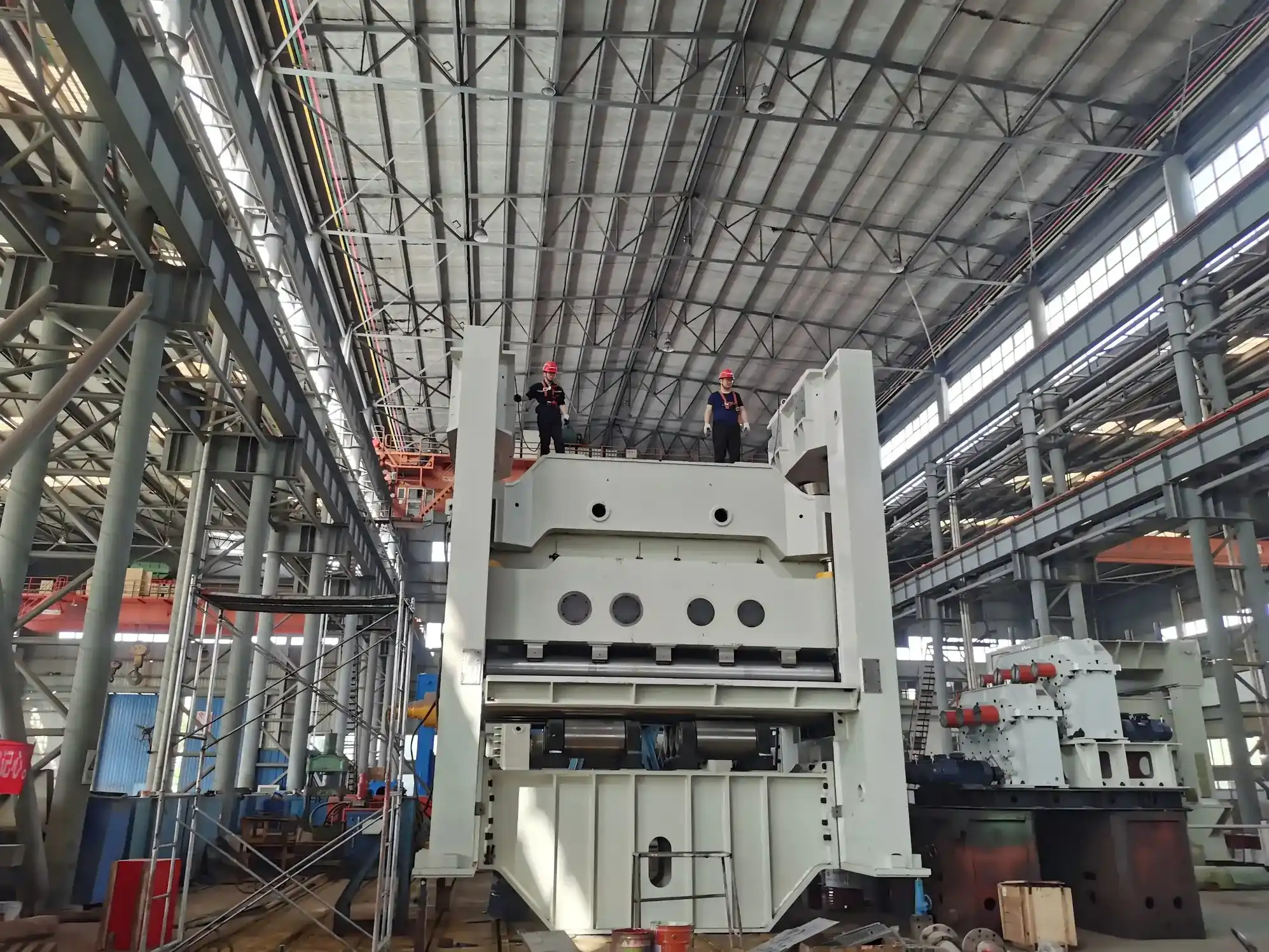

Q355B स्ट्रेस-रिलीव्ड स्टील, बंद बॉक्स प्री-स्ट्रेस्ड निर्माण। कुल मुड़ने का भार 80000 kN रेटेड क्षमता। पूर्ण भार के तहत डिफ्लेक्शन <0.3mm। निरंतर संचालन (मिलिट्री विशिष्ट) के लिए 25+ वर्षों की सेवा जीवन।
4 स्वतंत्र SAI हाइड्रॉलिक मोटर्स (60-90 kW प्रत्येक) पृथ्वी-आधारित रिड्यूसर्स (अनुपात 1:80) के साथ। समन्वित दो शाफ्ट्स के साथ टॉर्क क्षमता 10+ मिलियन N·m संयुक्त। आर्मर स्टील प्रसंस्करण के लिए मिलिट्री-ग्रेड रिडंडेंसी।
60CrMoV फॉर्ज़्ड स्टील (आर्मर-ग्रेड)। सतह हार्डनिंग HRC 56-63। उच्च भार क्षमता के लिए व्यास 400-450mm। 4-रो उचित-व्यास बैकअप रोलर मैट्रिक्स। ट्रिपल-रिडंडेंट 10μm एब्सोल्यूट फिल्ट्रेशन।
ड्यूल सिएमेंस S7-1200 प्रणालियों के साथ स्वचालित स्विचओवर। 12 इंच की सुरक्षित टचस्क्रीन उपयोगकर्ता प्रमाणीकरण और क्लियरेंस स्तरों के साथ। संवेदनशील पैरामीटरों के लिए मिलिट्री-ग्रेड एन्क्रिप्शन। सभी संचालन की अटल ऑडिट ट्रेल।
| मॉडल | मोटाई (mm) | चौड़ाई (mm) | फलन (MPa) | रोलर्स | क्षमता (kN) | प्रिसीजन | पावर (kW) |
|---|---|---|---|---|---|---|---|
| EZW43T-80×2200 | 80 | 2200 | 1100 | 17 | 45000 | ±0.5 | 240×4 |
| EZW43T-100×2500 | 100 | 2500 | 1100 | 17 | 55000 | ±0.5 | 280×4 |
| EZW43T-120×3500 | 120 | 3500 | १३०० | 17 | ८०००० | ±0.5 | 360×4 |
कुछ तेज सवालों के जवाब दें ताकि हम आपकी एप्लिकेशन के लिए सबसे उपयुक्त प्लेट लेवलिंग मशीन की सिफारिश कर सकें।
सामग्री: आर्मर स्टील 1100-1300MPa; मोटाई: 80-120mm; अनुप्रयोग: वाहन आर्मर, सुरक्षा संरचनाएं। आवश्यकता: ±0.5mm सटीकता, शून्य सतह दोष, पूर्ण ट्रेसेबिलिटी।
मटेरियल: विशेष कवच एलॉय; मोटाई: 60-100mm; अनुप्रयोग: सुरक्षा पैनल, बैलिस्टिक आवास। आवश्यकता: चरम आयामी सटीकता, मिशन-क्रिटिकल विश्वसनीयता।
मटेरियल: अल्ट्रा-हाई-स्ट्रेंथ एलॉय; मोटाई: 80-120mm; अनुप्रयोग: हथियार प्रणालियाँ, संरचनात्मक सुदृढ़ीकरण। आवश्यकता: सैन्य-ग्रेड गुणवत्ता, वर्गीकृत दस्तावेज़।
मटेरियल: वर्गीकृत कवच सामग्री; मोटाई: विशिष्टता के अनुसार चर; अनुप्रयोग: सैन्य उपकरण निर्माण। आवश्यकता: सुरक्षा क्लियरेंस, ऑडिट ट्रेल, ट्रेसेबिलिटी।
चुनौती:आर्मर प्लेट (100mm, 1100MPa) जिसके लिए ±0.3mm सटीकता की आवश्यकता। पिछले उपकरण ने ±1.2mm हासिल किया। डिफेंस इंस्पेक्टर्स द्वारा 18% रिजेक्शन रेट।
समाधान:ईजेडडब्ल्यू43सीवाई-100×2500 सिंक्रनाइज्ड ड्यूल-ड्राइव + मिलिट्री डॉक्यूमेंटेशन सिस्टम के साथ।
परिणाम:सटीकता ±0.35mm तक सुधारी; रिजेक्शन रेट 0.8% तक कम; मिलिट्री-ग्रेड अप्रूवल हासिल किया; अतिरिक्त $2M+ ऑर्डर दिए गए।
चुनौती:वर्गीकृत आर्मर प्रोग्राम। ड्यूल रिडंडेंसी + मिशन कंटिन्यूइटी क्षमता वाला उपकरण चाहिए। पारंपरिक उपकरण का सिंगल-पॉइंट-ऑफ-फेलियर रिस्क अस्वीकार्य है
समाधान:पूर्ण लोड-पाथ रिडंडेंसी + ड्यूल-मोटर फेलओवर के साथ कस्टम EZW43CY-120×3500
परिणाम:ड्यूल-मोटर रिडंडेंसी सिंगल-पॉइंट फेलियर को समाप्त करती है; डाउनटाइम रिस्क 90% कम; वर्गीकृत उत्पादन के लिए उत्पादन सुरक्षा स्वीकृत; €18M+ लॉन्ग-टर्म डिफेंस सप्लाई एग्रीमेंट
पूर्ण लोड-पाथ रिडंडेंसी (ड्यूल मोटर्स, ड्यूल रिलीफ, ड्यूल एक्युमुलेटर्स), मिलिट्री-ग्रेड ट्रेसेबिलिटी डॉक्यूमेंटेशन, सिक्योरिटी-क्लियरड डेटा हैंडलिंग, मिशन कंटिन्यूइटी क्षमता (50% क्षमता यदि कंपोनेंट फेल हो जाए)। विशेष रूप से रक्षा प्रोक्योरमेंट मानकों के लिए डिज़ाइन किया गया।
पारंपरिक क्रॉस-शाफ्ट टॉर्क रिप्पल (±8-12%) बनाता है, जिससे दबाव स्पाइक्स → सतह दोष। समन्वित ड्यूल-इनपुट रिप्पल को <±1% तक कम करता है ? एकसमान तनाव → ±0.5mm सटीकता प्राप्त की जा सकती है (vs. ±1.2mm पारंपरिक)।
हर महत्वपूर्ण घटक का बैकअप है। मोटर फेल → दूसरा मोटर जारी रहता है। दबाव राहत फेल → बैकअप राहत सक्रिय। रिड्यूसर फेल → सिंक्रनाइज्ड इनपुट अभी भी शेष सिस्टम को ड्राइव करता है। एकल घटक विफलता के बावजूद उत्पादन निरंतरता सुनिश्चित करता है।
हां। सुरक्षा सुविधाएं शामिल हैं: स्वच्छता स्तरों के साथ उपयोगकर्ता प्रमाणीकरण, हेरफेर-रोधी ऑडिट ट्रेल, एन्क्रिप्टेड डेटा भंडारण, वर्गीकृत दस्तावेज हैंडलिंग प्रोटोकॉल, सरकारी डेटाबेस एकीकरण क्षमता।
300 घंटे सेवा अंतराल (भारी लोडों के कारण मानक से छोटा)। शामिल: हाइड्रॉलिक ऑयल विश्लेषण, बेयरिंग निरीक्षण, सील प्रतिस्थापन, दबाव वाल्व कैलिब्रेशन, सिंक्रनाइज्ड इनपुट कूपलिंग सत्यापन। पूर्ण पीएम में 18-24 घंटे लगते हैं।
| आइटम | लीड | कार्य | मिलिट्री वैल्यू |
|---|---|---|---|
| बढ़ी हुई सुरक्षा एक्सेस कंट्रोल | 8 सप्ताह | मल्टी-लेवल क्लियरेंस, बायोमेट्रिक अथ | क्लासिफाइड प्रोडक्शन क्षमता |
| रिडंडेंट डेटा बैकअप सिस्टम | 6 सप्ताह | स्वचालित सुरक्षित बैकअप, एन्क्रिप्शन | मिशन-क्रिटिकल डेटा सुरक्षा |
| रिमोट डायग्नोस्टिक्स (सुरक्षित) | 10 सप्ताह | एन्क्रिप्टेड निगरानी, सैन्य नेटवर्क | रिमोट सपोर्ट के साथ सुरक्षा अनुपालन |
| फेलओवर रंडंडेंसी अपग्रेड | 8 सप्ताह | स्वचालित मोटर/रिड्यूसर फेलओवर | यदि घटक विफल हो तो 50% क्षमता निरंतरता |
| सैन्य ऑडिट ट्रेल सिस्टम | 6 सप्ताह | अटल ऑपरेशन लॉग, टैंपर-प्रूफ | रक्षा आपूर्ति अनुपालन |
