The hydraulic cylinder is placed inside the machine frame, avoiding piston rod scratch caused by steel scale during thick plate rolling. Both upper and lower hydraulic cylinders work without rod cavity. Less high-pressure sealing parts, longer service life for continuous pressure vessel batch production.
Specially designed reduction device for conical rolling installed on openable bearing base. The CNC system adjusts top roller tilt angle dynamically. Can fabricate small-diameter, large taper angle conical shells that cannot be realized by ordinary plate rolling machines. Ideal for pressure vessel transition cone sections.
एक्सक्लूसिव हाइड्रोलिक प्री-अनलोडिंग कंट्रोल मॉड्यूल दबाव पता और CNC सिस्टम से मेल खाता है। भारी लोड रोलिंग के बाद स्थिर दबाव राहत को साकार बनाता है, स्टील प्लेट स्प्रिंगबैक को रोकता है, वर्कपीस शिफ्टिंग और पानी का हथौड़ा हाइड्रोलिक पाइपलाइनों पर असर से बचाता है। प्रेशर वेसल सिलिंडर्स की राउंडनेस प्रिसिजन सुनिश्चित करता है।
हाइड्रोलिक दबाव, मोटर कार्य स्थिति, और टच स्क्रीन पर डिस्प्लेसमेंट डेटा का रीयल-टाइम प्रदर्शन। ओवरलोड अलार्म, ऑयल टेम्परेचर अलार्म, लिमिट रिमाइंडर जैसे मल्टीपल अलार्म फंक्शंस। प्रेशर वेसल फैक्टरियों के स्टैंडर्डाइज्ड प्रोडक्शन मैनेजमेंट के लिए सुविधाजनक।
उपलब्ध अधिकतम रोलिंग थिकनेस 270mm तक, प्रभावी रोलिंग चौड़ाई 3000~4000mm। पेट्रोकेमिकल उपकरणों, ऊर्जा प्रेशर वेसल्स में उपयोग किए जाने वाले अलॉय स्टील, बॉयलर प्लेट के लिए उपयुक्त।
EZHONG ने 1958 से प्लेट रोलिंग उपकरण विकसित और निर्माण कर रहा है। हम वैश्विक प्रेशर वेसल फैक्टरियों के लिए कस्टमाइज्ड हेवी रोल बेंडिंग मशीन समाधान प्रदान करते हैं, पूर्ण अंतरराष्ट्रीय प्रमाणीकरण और पूर्ण बाद-बिक्री सेवा के साथ।

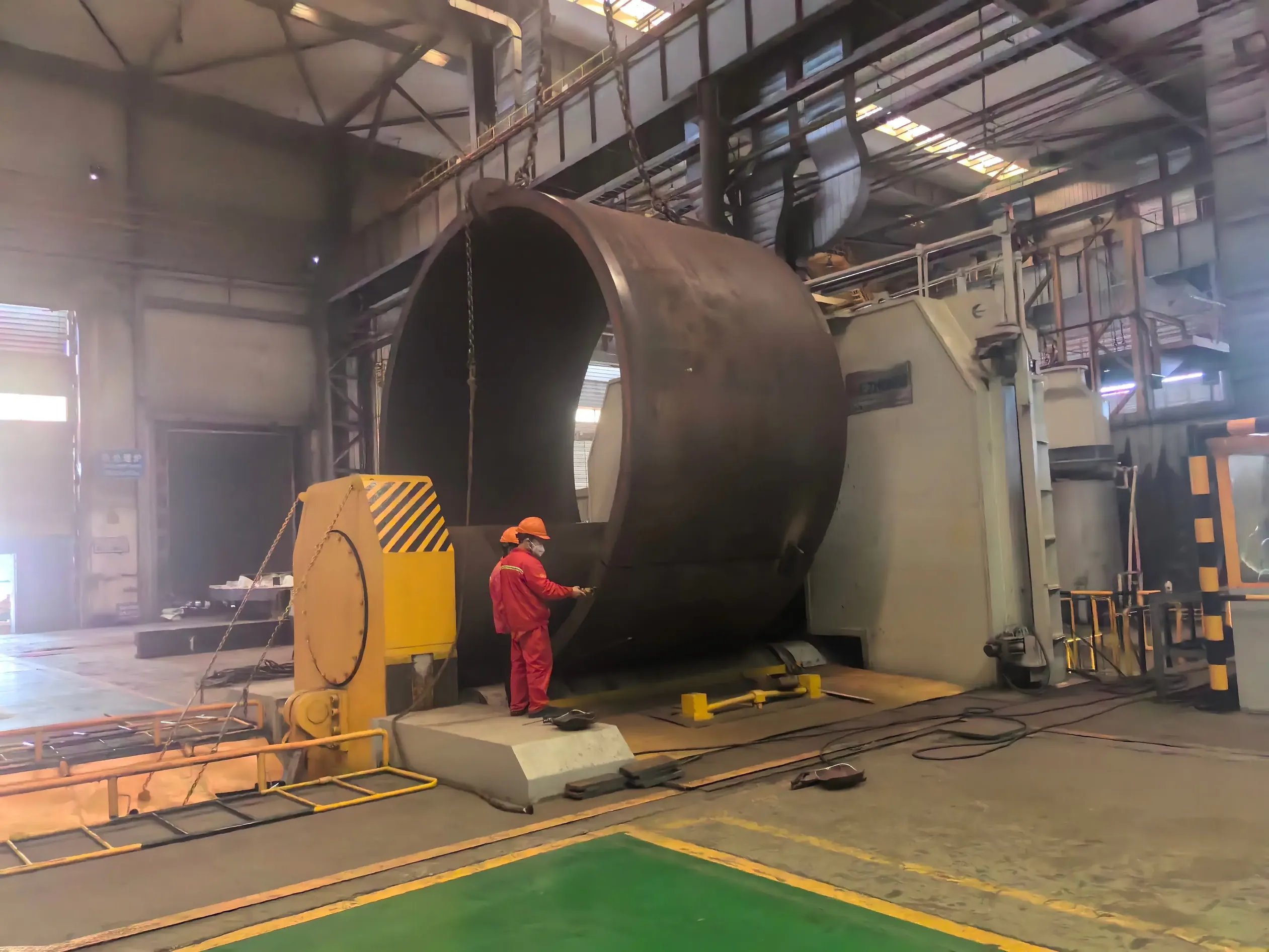

हमारा क्षैतिज adjustable तीन रोल प्लेट बेंडिंग मशीन असममित रोलर लेआउट अपनाता है: शीर्ष रोलर हाइड्रॉलिक रूप से संचालित है, दो निचले रोलर क्षैतिज गति करते हैं। सभी तीन कार्य रोलर मुख्य ड्राइव रोलर हाइड्रॉलिक मोटर्स और प्लैनेटरी रिड्यूसर द्वारा संचालित हैं।
सेफ्टी फीचर्स:फिक्स्ड ऑपरेशन कंसोल और रिमोट कंट्रोल बॉक्स वैकल्पिक, वर्कशॉप ऑपरेशन के लिए सेफ्टी इंटरलॉक सिस्टम के साथ

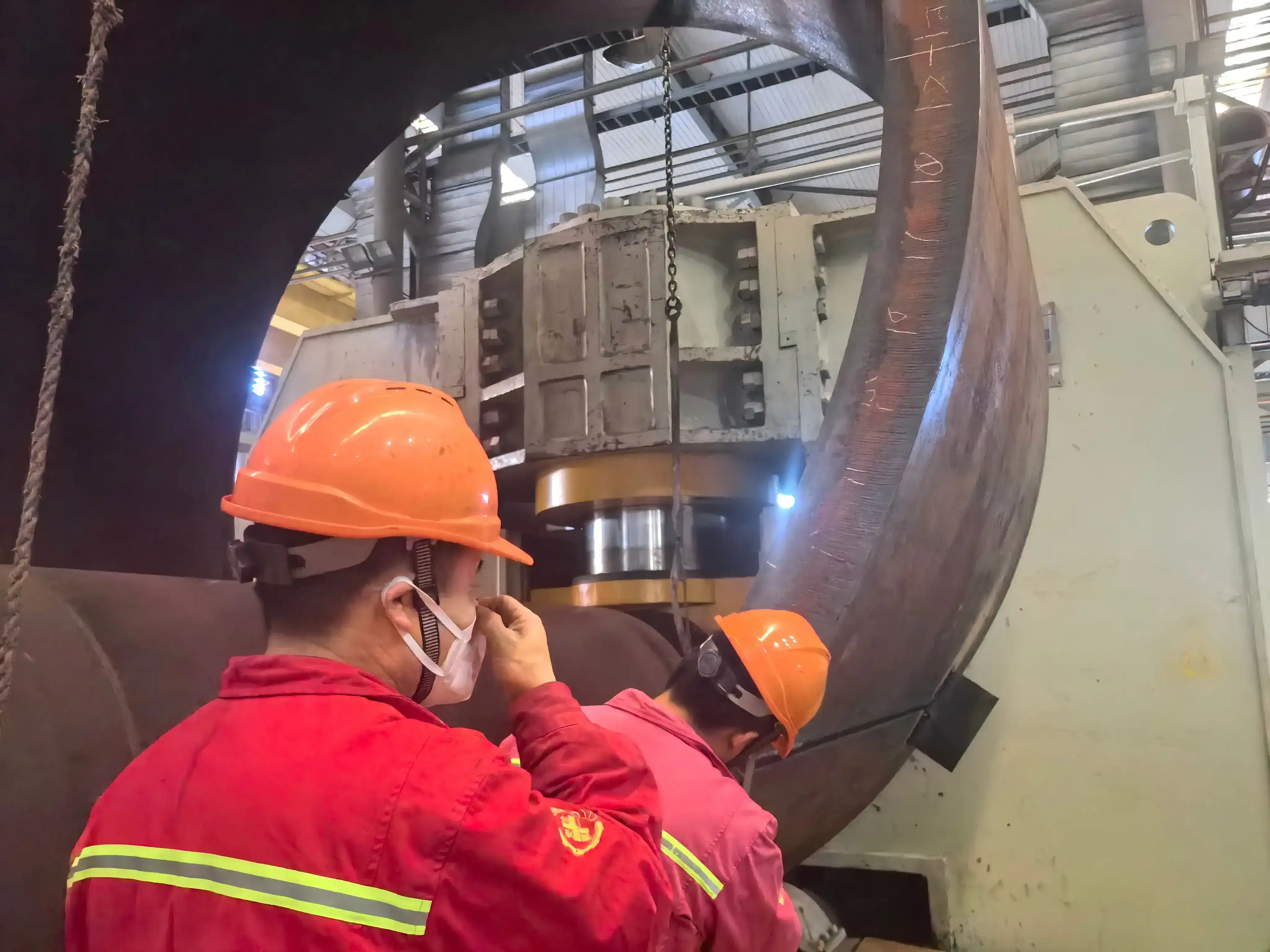

मशीन फ्रेम के अंदर हाइड्रॉलिक सिलेंडर रखा गया है, जो मोटी प्लेट रोलिंग के दौरान स्टील स्केल से पिस्टन रॉड खरोंच को रोकता है। दोनों ऊपरी और निचली हाइड्रॉलिक सिलेंडर बिना रॉड कैविटी काम करते हैं, जिससे उच्च दाब सीलिंग भाग कम होते हैं और सर्विस लाइफ बढ़ती है।
शंकवीय रोलिंग के लिए विशेष डिज़ाइन किए गए रिडक्शन डिवाइस ओपनेबल बेयरिंग बेस पर स्थापित है। सीएनसी सिस्टम शीर्ष रोलर टिल्ट एंगल को गतिशील रूप से समायोजित करता है। छोटे व्यास और बड़े टेपर एंगल वाले शंकवीय शेल बनाए जा सकते हैं जो सामान्य प्लेट रोलिंग मशीनों द्वारा हासिल नहीं किए जा सकते।

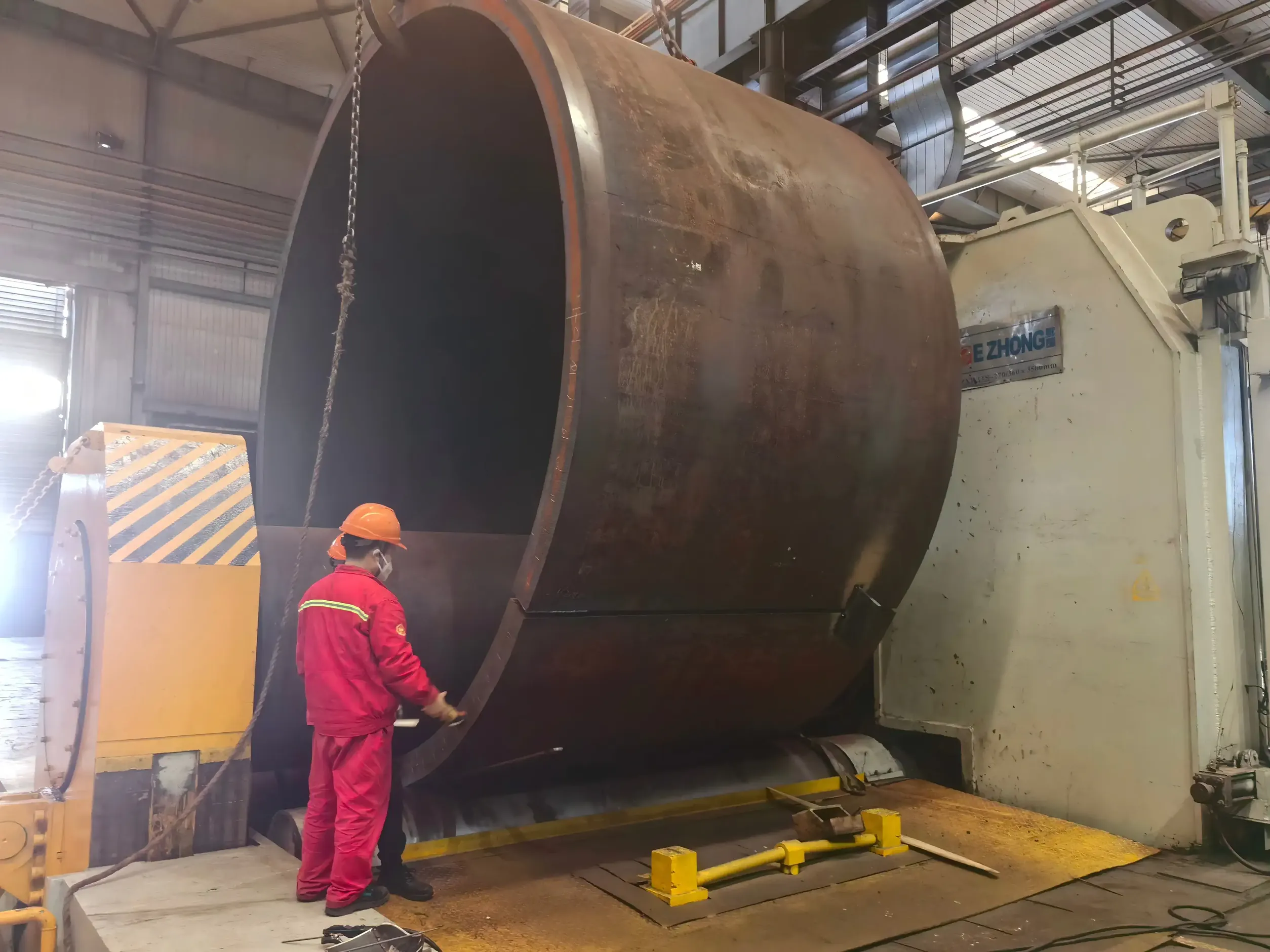

एक्सक्लूसिव हाइड्रॉलिक प्री-अनलोडिंग कंट्रोल मॉड्यूल प्रेशर डिटेक्शन और CNC सिस्टम से मैच करता है। भारी लोड रोलिंग के बाद स्थिर प्रेशर रिलीफ को सक्षम बनाता है, स्टील प्लेट स्प्रिंगबैक को रोकता है, वर्कपीस शिफ्टिंग और वॉटर हैमर इम्पैक्ट को हाइड्रॉलिक पाइपलाइनों से बचाता है।
स्पर्श स्क्रीन पर हाइड्रॉलिक दबाव, मोटर कार्य स्थिति, और डिस्प्लेसमेंट डेटा का रीयल-टाइम प्रदर्शन। दबाव वाहक कारखानों के मानकीकृत उत्पादन प्रबंधन के लिए बहु अलार्म कार्य।
शीर्ष रोलर हाइड्रॉलिक रूप से संचालित, दो निचले रोलर क्षैतिज गति करते हैं। सभी तीन कार्यरत रोलर्स हाइड्रॉलिक मोटर्स और प्लैनेटरी रिड्यूसर द्वारा संचालित मुख्य ड्राइव रोलर्स हैं।
ग्रह ड्राइव यूनिट और रोलर शाफ्ट के बीच प्रत्यक्ष कनेक्शन भारी प्लेट रोलिंग के दौरान दक्षता बढ़ाते हुए शक्ति हानि को बहुत कम करता है।
हाइड्रॉलिक टर्नओवर तंत्र और हाइड्रॉलिक बैलेंस डिवाइस फिनिश सिलेंडर कार्यपत्रों के तेज अनलोडिंग के लिए स्थापित। बिल्ट-इन सिलेंडर डिजाइन स्टील स्केल से सुरक्षा करता है।
कंप्यूटर नियंत्रित शीर्ष रोलर उठाने के साथ ±0.2mm सिंक्रोनाइजेशन सटीकता। फिक्स्ड ऑपरेशन कंसोल, रिमोट कंट्रोल बॉक्स वैकल्पिक, वर्कशॉप ऑपरेशन के लिए सुरक्षा इंटरलॉक सिस्टम।
| पैरामीटर | विशिष्टि |
|---|---|
| अधिकतम रोलिंग मोटाई | 270 मिलीमीटर |
| प्रभावी रोलिंग चौड़ाई | 3600 मिलीमीटर |
| शीर्ष रोलर उठाने का सिंक्रोनाइजेशन सटीकता | ±0.2 mm |
| ड्राइव सिस्टम | त्रि-ड्राइव पूर्ण हाइड्रॉलिक ड्राइव |
| अनलोडिंग विधि | हाइड्रॉलिक टर्नओवर फ्रेम अनलोडिंग |
| नियंत्रण प्रणाली | CNC क्लोज्ड-लूप कंट्रोल |
कुछ त्वरित प्रश्नों का उत्तर दें ताकि हम आपके अनुप्रयोग के लिए सबसे उपयुक्त प्लेट बेंडिंग मशीन की सिफारिश कर सकें।
पेट्रोकेमिकल दबाव वेसल्स के लिए भारी प्लेट सिलिंडर ढलाई, मोटाई 270mm तक, CNC सिंक्रोनाइजेशन द्वारा राउंडनेस प्रिसीजन सुनिश्चित।
छोटे व्यास, बड़े टेपर कोण कॉनिकल शेल्स और दबाव वाहक शंकु निर्माण के लिए परिवर्तनीय व्यास संक्रमण खंड।
फ्लैंज मिलान के लिए ±0.2mm सिंक्रोनाइजेशन सटीकता के साथ हीट एक्सचेंजर ट्यूब खंडों का सटीक रोलिंग।
उच्च प्री-बेंड सटीकता के साथ भंडारण टैंक शेल गठन संयोजन के लिए उपयुक्त, ऊर्जा उपकरण अनुप्रयोगों के लिए।
पेट्रोकेमिकल उपकरण, ऊर्जा दबाव पात्र और नई ऊर्जा दबावित उपकरणों के लिए अलॉय स्टील और बॉयलर प्लेट प्रसंस्करण।
भारी स्टील संरचना और मेटलरजिकल घटकों का गठन, वैश्विक दबाव पात्र कारखानों और बॉयलर विनिर्माण उद्यमों के लिए उपयुक्त।
ग्राहक:TWC (Zhangjiagang Chemical Machinery Co., Ltd.), दबाव पात्र डिजाइन और निर्माण में शीर्ष उद्यम।
समाधान:EZHONG EZW11S-270×3600 हाइड्रोलिक प्लेट रोलिंग मशीन खरीद ली गई।
परिणाम:भारी ड्यूटी प्लेट बेंडिंग मशीन पेट्रोकेमिकल प्रेशर वेसल्स के लिए मोटी प्लेट सिलिंडर फॉर्मिंग करती है। स्थिर रनिंग परफॉर्मेंस, हाई रोलिंग प्रेसिजन उत्पादकता दक्षता और वर्कपीस क्वालिफिकेशन रेट को प्रभावी रूप से बढ़ाती है।
एप्लिकेशन:पेट्रोकेमिकल प्रेशर वेसल थिक प्लेट सिलिंडर फॉर्मिंग।
मशीन:EZW11S-270×3600 फुल हाइड्रोलिक ड्राइव प्लेट रोलिंग मशीन।
परिणाम:स्थिर रनिंग परफॉर्मेंस हाई रोलिंग प्रेसिजन के साथ, उत्पादकता दक्षता और वर्कपीस क्वालिफिकेशन रेट को प्रभावी रूप से बढ़ाती है।
चुनौती:छोटे डायामीटर, बड़े टेपर एंगल कोनिकल शेल्स को सामान्य मशीनों से बनाना मुश्किल है।
समाधान:CNC डायनामिक टॉप रोलर टिल्ट एंगल एडजस्टमेंट डेडिकेटेड कोन रोलिंग रिडक्शन डिवाइस के साथ।
परिणाम:सफलतापूर्वक प्रेशर वेसल ट्रांजिशन कोण सेक्शन्स को स्मूथ ट्रांजिशन सतह के साथ बनाया गया।
चुनौती:हेवी लोड रोलिंग के बाद स्टील प्लेट का स्प्रिंगबैक डायमीटर आउट ऑफ टॉलरेंस का कारण बना।
समाधान:प्रेशर डिटेक्शन और CNC सिस्टम के साथ एक्सक्लूसिव हाइड्रॉलिक प्री-अनलोडिंग कंट्रोल मॉड्यूल।
परिणाम:स्थिर प्रेशर रिलीफ, स्प्रिंगबैक रोका, प्रेशर वेसल सिलेंडर्स की राउंडनेस प्रिसिजन सुनिश्चित की।
बेंचमार्क मॉडल EZW11S-270×3600 अधिकतम रोलिंग थिकनेस 270mm का सपोर्ट करता है, प्रभावी रोलिंग वाइड्थ 3600mm के साथ। यह पेट्रोकेमिकल उपकरण और एनर्जी प्रेशर वेसल्स में उपयोग किए जाने वाले एलॉय स्टील और बॉयलर प्लेट के लिए उपयुक्त है।
टॉप रोलर लिफ्टिंग डिस्प्लेसमेंट कंप्यूटर द्वारा नियंत्रित है ऑटो लेवलिंग के साथ, ±0.2mm सिंक्रोनाइजेशन सटीकता प्राप्त कर। CNC क्लोज्ड-लूप कंट्रोल सिस्टम पूरी प्लेट वाइड्थ में सुसंगत बेंडिंग क्वालिटी सुनिश्चित करता है।
हाँ। शंक्वाकार रोलिंग के लिए विशेष डिज़ाइन किया गया रिडक्शन डिवाइस ओपनेबल बेयरिंग बेस पर लगाया गया है। सीएनसी सिस्टम टॉप रोलर की टिल्ट एंगल को गतिशील रूप से समायोजित करता है, जिससे छोटे व्यास वाले, बड़े टेपर एंगल वाले शंक्वाकार शेल बनाए जा सकते हैं जो सामान्य प्लेट रोलिंग मशीनों द्वारा नहीं बनाए जा सकते। दबाव वेसल ट्रांजिशन कॉन सेक्शन के लिए आदर्श।
विशिष्ट हाइड्रॉलिक प्री-अनलोडिंग कंट्रोल मॉड्यूल दबाव का पता लगाने और सीएनसी सिस्टम से मेल खाता है। यह भारी लोड रोलिंग के बाद स्थिर दबाव राहत प्रदान करता है, स्टील प्लेट का स्प्रिंगबैक रोकता है, वर्कपीस के स्थानांतरण से बचाता है, और हाइड्रॉलिक पाइपलाइनों को पानी का हथौला प्रभाव से बचाता है, जिससे दबाव वेसल सिलेंडर की गोलाई की सटीकता सुनिश्चित होती है।
TWC (Zhangjiagang Chemical Machinery Co., Ltd.), एक प्रमुख उद्यम जो दबाव वेसल डिजाइन और निर्माण में संलग्न है, ने EZHONG EZW11S-270×3600 हाइड्रॉलिक प्लेट रोलिंग मशीन खरीदी। यह मशीन पेट्रोकेमिकल दबाव वेसल के लिए मोटली प्लेट सिलिंडर बनाने का कार्य करती है जिसमें स्थिर चलने का प्रदर्शन और उच्च रोलिंग सटीकता है।
| एक्सेसरी | लीड समय | कार्य | वैल्यू प्रोपोजिशन |
|---|---|---|---|
| वर्टिकल टॉप सपोर्ट सिस्टम | 6 सप्ताह | 16m तक बड़ी डायमीटर कॉइल्स का सपोर्ट | 150-टन लिफ्ट क्षमता, स्वचालित टिल्ट के साथ शंकु कोण |
| लेटरल साइड सपोर्ट फिक्सचर | 4 सप्ताह | चौड़े प्लेट का लेटरल ड्रिफ्ट रोकें | हाइड्रॉलिक स्वचालित सुधार, पतली शीट प्रसंस्करण से मेल खाता है |
| स्वचालित प्लेट फीडिंग सिस्टम | 8 सप्ताह | मोटराइज्ड फीडिंग एवं पोजिशनिंग | 60% श्रम बचत, पोजिशनिंग टॉलरेंस <5mm |
| हॉट रोलिंग कॉन्फिगरेशन | 10 सप्ताह | 300°C हाई टेम्परेचर रोलिंग | सुधारित शीतलन प्रणाली, उच्च तापमान प्रतिरोधी रोलर |
| रिमोट मॉनिटरिंग एवं डायग्नॉस्टिक्स | 6 सप्ताह | क्लाउड रियल-टाइम मशीन डेटा ट्रैकिंग | पेडिक्टिव मेंटेनेंस, अनएविडेबल डाउनटाइम 80% कम करें |
