ऊपरी/निचली रोल्स और दो तरफ की साइड रोल्स स्वतंत्र सर्वो प्रोपोरशनल ड्राइव तथा उच्च-दीर्घता वाले ग्रेटिंग रूलर के पूर्ण बंद लूप फीडबैक को अपनाते हैं। सिस्टम वास्तविक समय में चार रोल मूवमेंट ट्रैजेक्ट्री को सिंक्रोनाइज़ करता है; साइड रोल्स प्रोग्राम के अनुसार ऊंचाई को गतिशील रूप से और निरंतर समायोजित कर सकते हैं, जिससे सुचारू निरंतर परिवर्तनशील वक्रता वाले आर्क-लाइन प्रसंस्करण प्राप्त होता है। मूवमेंट पोजीशनिंग अक्यूरेसी ±0.05mm है तथा आर्क-लाइन के संक्रमण स्वाभाविक हैं बिना किसी इनफ्लेक्शन पॉइंट्स या इम्पैक्ट के।

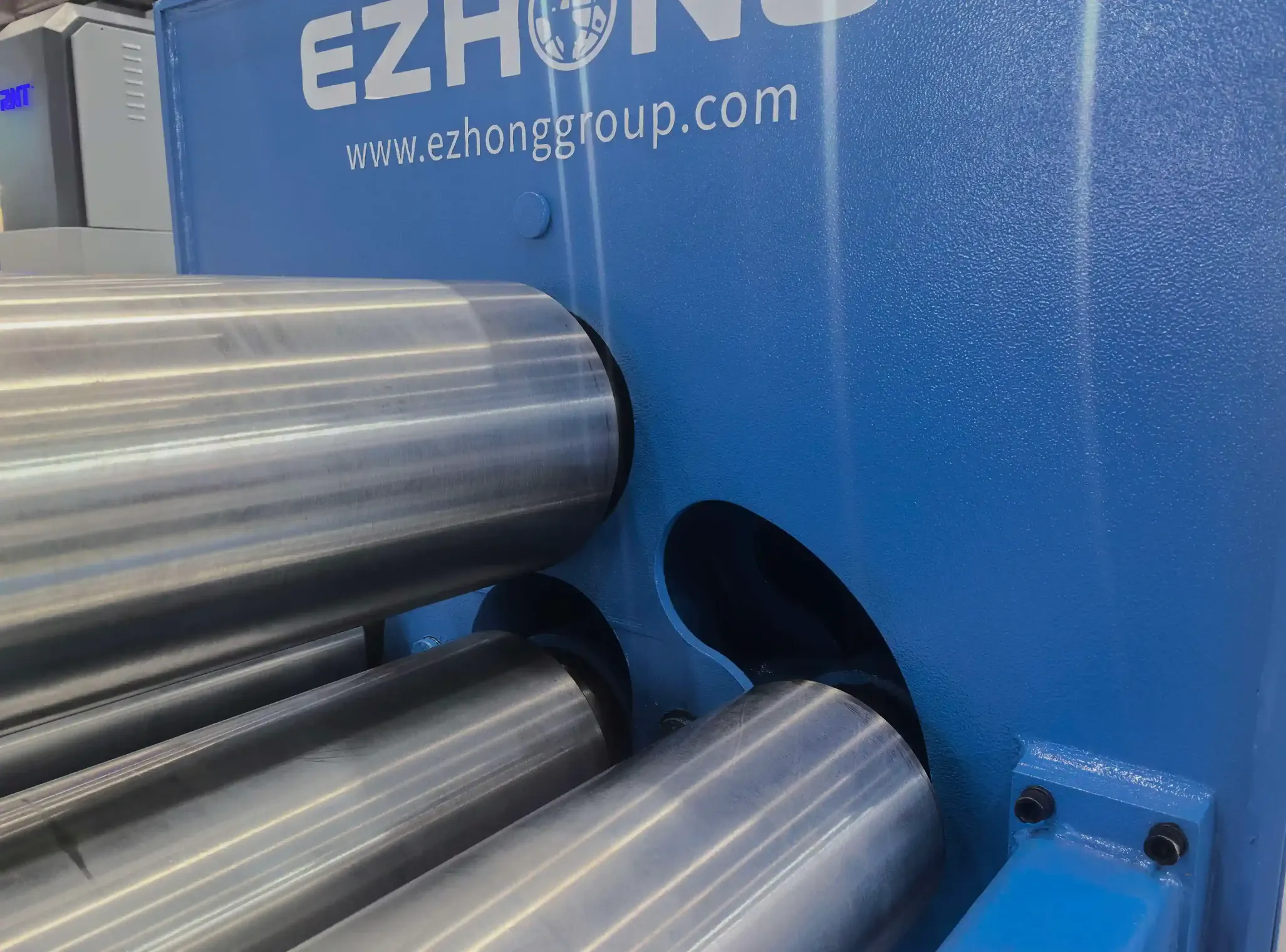

क्लासिक चार-रोल संरचना: ऊपरी और निचली रोल्स प्लेट को क्लैंप करते हैं, ड्यूल साइड रोल्स द्विदिशीय प्री-बेंडिंग करते हैं बिना प्लेट टर्नओवर की आवश्यकता के। दोनों सिरों की प्री-बेंडिंग प्रक्रियाएँ एक ही वर्कस्टेशन में एकीकृत हैं; बची हुई सीधी किनारे को ≤1.5× प्लेट मोटाई तक नियंत्रित किया जा सकता है। काटने की अनुमति और कचरे को काफी कम करता है, विशेष रूप से स्टेनलेस स्टील और उच्च-मूल्य वाले एलॉय प्लेट प्रोसेसिंग के लिए उपयुक्त।

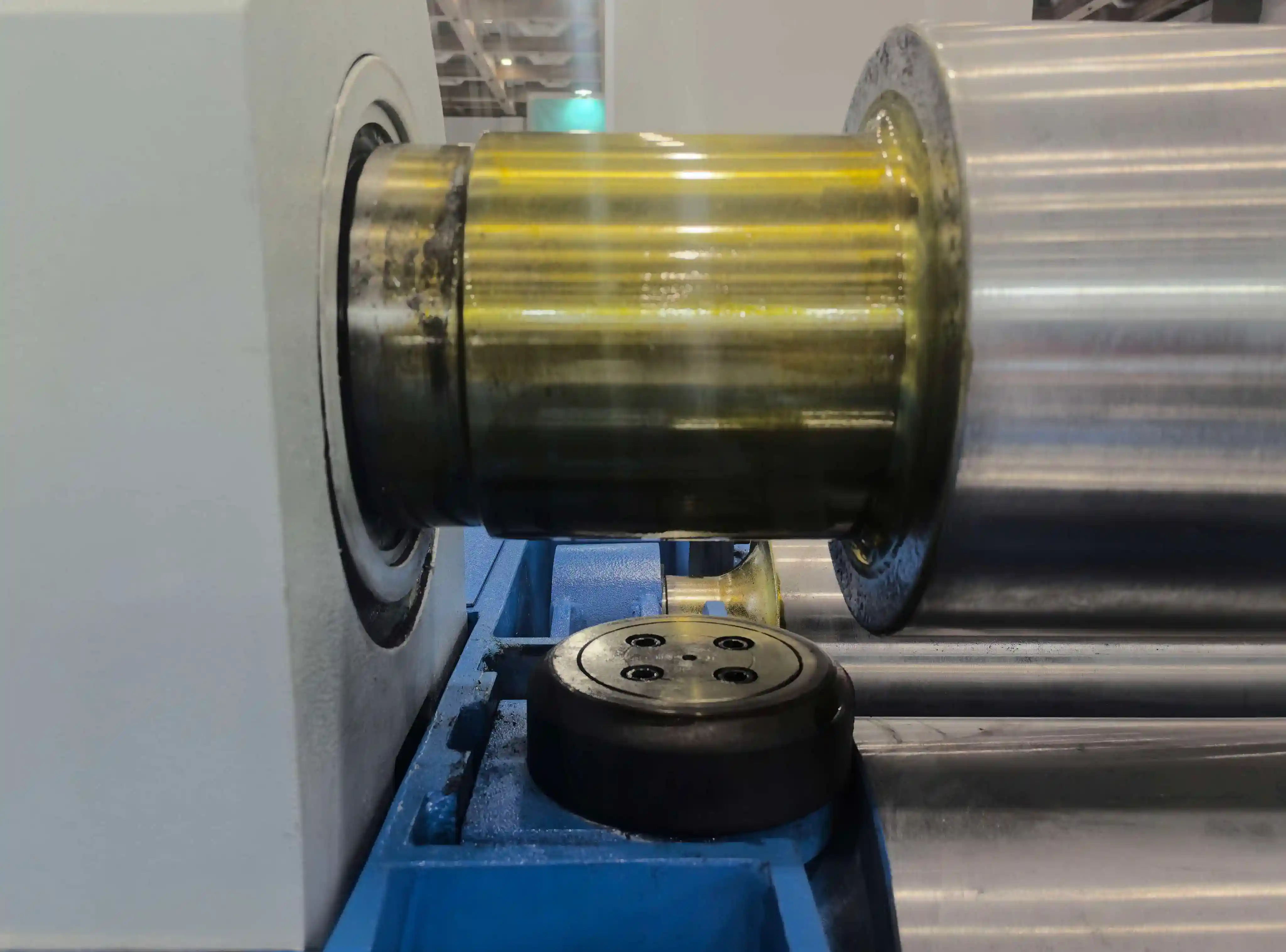

ऊपरी और निचली रोल मुख्य ड्राइव रोल हैं, जिनमें उच्च-टॉर्क सर्वो मोटर्स लगी हैं। चार-रोल क्लैंपिंग की स्थिति में प्लेट का फ्रिक्शन फोर्स एक समान है। सर्वो सिस्टम रोल सिलेंडर की लीनियर स्पीड को रीयल टाइम में मैच करता है, प्लेट और रोल सतह के बीच रिलेटिव स्लाइडिंग को खत्म कर स्टेनलेस स्टील और एलुमिनियम एलोय प्लेट्स पर सतह खरोंच को प्रभावी ढंग से रोकता है। कम और उच्च गति के मोड सहजता से स्विच होते हैं; पतली और मध्यम मोटी प्लेट्स में स्थिर रूपण मिलता है।

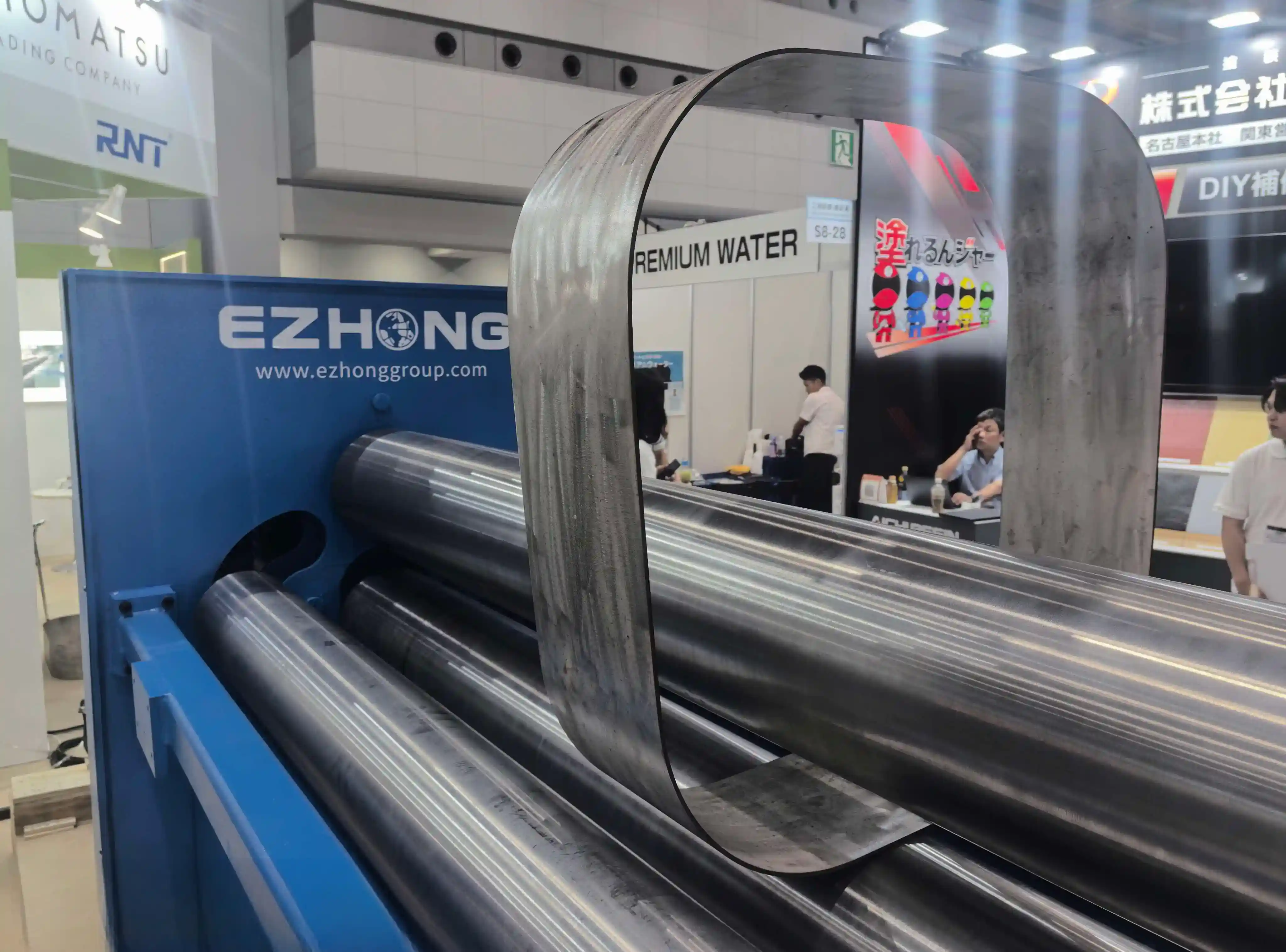

कार्य रोल 42CrMo प्रीमियम एलॉय स्टील के इंटीग्रल फोर्जिंग, क्वेंचिंग एंड टेम्परिंग तथा गहरी इंडक्शन हार्डनिंग अपनाते हैं; रोल सतह की हार्डनेस उच्च है जबकि कोर की टफनेस मजबूत है। वाइड-प्लेट प्रोसेसिंग वैकल्पिक रूप से मल्टी-पॉइंट डायनामिक डिफ्लेक्शन कंपेंसेशन डिवाइस से लैस हो सकती है, जो दबाव के तहत रोल सिलिंडर के बेंडिंग डीफॉर्मेशन को ऑफसेट करती है, जिससे प्लेट चौड़ाई में पूरी आर्क लाइन के साथ एकसमान वक्रता सुनिश्चित होती है। सिलिंडर की स्ट्रीटनेस और राउंडनेस ASME तथा GB प्रेशर वेसल स्टैंडर्ड्स को पूरा करते हैं।
DXF/CAD ड्राइंग का सीधा आयात समर्थन करता है; प्रणाली स्वचालित रूप से वक्र कंटूर का विश्लेषण करती है और निरंतर रोलिंग प्रोग्राम उत्पन्न करती है। कार्बन स्टील, प्रेशर वेसल प्लेट, स्टेनलेस स्टील और हाई-स्ट्रेंथ स्टील के लिए बिल्ट-इन स्प्रिंगबैक डेटाबेस; प्लेट मोटाई और यील्ड स्ट्रेंथ के आधार पर स्प्रिंगबैक मुआवजा स्वचालित रूप से गणना करता है। ग्राफिक सिमुलेशन प्रीव्यू का समर्थन; प्रोसेसिंग से पहले फॉर्मिंग ट्रैजेक्टरी को सिमुलेट करता है ताकि स्क्रैप को पहले रोका जा सके। प्रोग्राम सेव और बैच-रिकॉल समर्थित। इंडस्ट्रियल ईथरनेट इंटरफेस खुला; MES प्रोडक्शन लाइनों के साथ एकीकृत हो सकता है; रिमोट फॉल्ट डायग्नोसिस और डेटा संग्रह का समर्थन करता है।
सिलेंडर बनाने के बाद त्वरित अनलोडिंग के लिए मानक हाइड्रॉलिक फ्लिप-ओवर अनलोडिंग तंत्र। वैकल्पिक प्लेट स्वचालित केंद्रण उपकरण, इनफीड/आउटफीड लोड-बियरिंग रोलर कन्वेयर, वर्कपीस फॉलोइंग सपोर्ट ब्रैकेट, शंक्वाकार सिलेंडर रोलिंग सहायक तंत्र। वैकल्पिक रोल सतह हार्ड क्रोम पॉलिशिंग उपचार, जो स्टेनलेस स्टील और मिरर-फिनिश प्लेट प्रोसेसिंग के साथ संगत है।

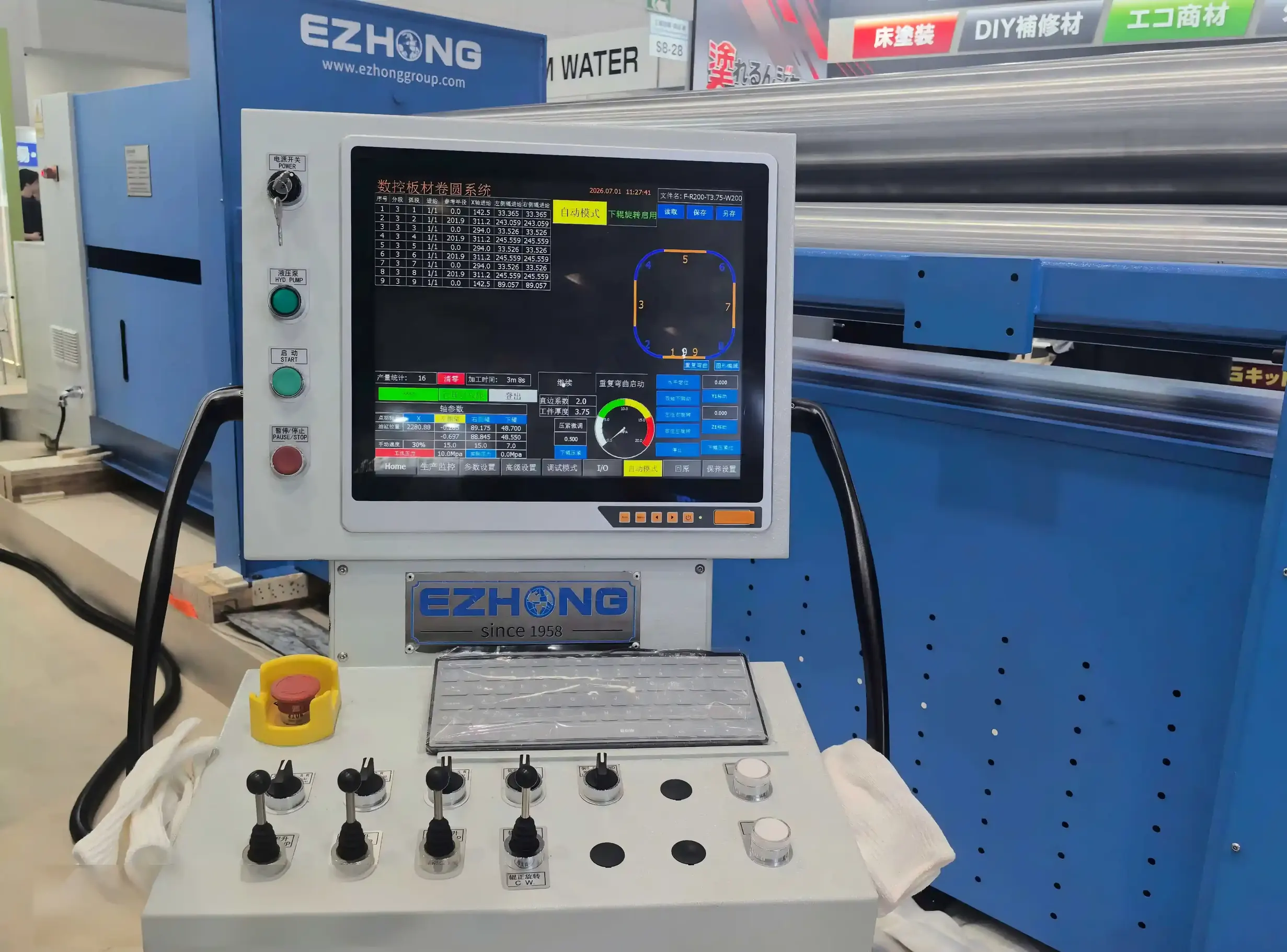

ऊपरी/निचली रोल तथा ड्यूल साइड रोल स्वतंत्र सर्वो प्रोपोशनल ड्राइव + उच्च-परिशुद्धता ग्रेटिंग रूलर फुल क्लोज्ड-लूप फीडबैक अपनाते हैं। सिस्टम चार-रोल गति ट्रैजेक्टरी को वास्तविक समय में सिंक्रोनाइज करता है, जिसमें साइड रोल्स प्रोग्राम्ड निर्देशों के अनुसार ऊंचाई को गतिशील और लगातार समायोजित कर सकते हैं, जिससे चिकनी निरंतर परिवर्तनशील वक्रता आर्क-लाइन प्रसंस्करण संभव होता है।
सटीकता मेट्रिक्सस्थिति सटीकता: ±0.05mm | सर्वो प्रतिक्रिया समय: <50ms | Arc-लाइन संक्रमण चिकनपन: कोई दृश्यमान inflection points नहीं
क्लासिक चार-रोल संरचना: ऊपरी एवं निचली रोल प्लेट को क्लैंप करते हैं, ड्यूल साइड रोल्स बाइडायरेक्शनल प्री-बेंडिंग करते हैं बिना प्लेट टर्नओवर की आवश्यकता के। दोनों अंत प्री-बेंडिंग प्रक्रियाएं एक ही कार्यस्थल में एकीकृत हैं, शेष सीधी किनारा ≤1.5× प्लेट मोटाई तक नियंत्रित किया जा सकता है।
ऊपरी और निचली रोल्स मुख्य ड्राइव रोल्स हैं, जिनमें हाई-टॉर्क सर्वो मोटर्स लगी हैं। चार रोल क्लैंपिंग की स्थिति में प्लेट की फ्रिक्शन फोर्स यूनिफॉर्म होती है। सर्वो सिस्टम रोल सिलिंडर की लीनियर गति को रीयल-टाइम में मैच करता है, प्लेट और रोल सतह के बीच रिलेटिव स्लाइडिंग को समाप्त करता है, जिससे स्टेनलेस स्टील और एल्युमिनियम अलॉय प्लेट्स पर सतह खरोंच को प्रभावी ढंग से रोका जा सकता है।
वर्क रोल्स 42CrMo प्रीमियम एलॉय स्टील के एकीकृत फोर्जिंग, क्वेंचिंग और टेम्परिंग के साथ गहरी इंडक्शन हार्डनिंग अपनाते हैं; रोल की सतह की हार्डनेस बहुत ऊँची है जबकि कोर की टगड़ापन मजबूत है। वाइड-प्लेट प्रोसेसिंग वैकल्पिक रूप से मल्टी-पॉइंट डायनामिक डिफ्लेक्शन कंपेंसेशन डिवाइस से सुसज्जित होती है।
पारंपरिक प्लेट रोलिंग उपकरण उच्च-प्रेसिजन आर्क-शेप्ड कंपोनेंट्स प्रोसेस करते समय महत्वपूर्ण चुनौतियों का सामना करता है।
उच्च-ताकत वाले संरचनात्मक स्टील फ्रेम, जो पूरी तरह से तनाव-मुक्त है। बैकिंग स्ट्रिप्स के साथ बहु-पास वेल्डिंग; 100% निरीक्षण। पूर्ण लोड के तहत फ्रेम की डिफ्लेक्शन पूरे प्लेट चौड़ाई में आर्क-लाइन फॉर्मिंग की सटीकता आवश्यकताओं को पूरा करता है।
ऊपरी और निचली मुख्य रोल्स 42CrMo forged स्टील के साथ servomotors। ड्यूल साइड रोल्स स्वतंत्र servomotors + planetary reducers के साथ हैं। उच्च-निश्चितता ग्रेटिंग रूलर क्लोज्ड-लूप फीडबैक सिस्टम ±0.05mm पोजीशनिंग सटीकता सुनिश्चित करता है।
सर्वो प्रोपोर्शनल पंप दबाव संतुलन के साथ। एकीकृत फिल्ट्रेशन एवं कूलिंग ऑयल टैंक। क्लोज्ड लूप इलेक्ट्रो-हाइड्रॉलिक समन्वय वेरिएबल-करवेचर फॉर्मिंग के लिए साइड रोल पोजीशन का रीयल-टाइम डायनामिक एडजस्टमेंट सक्षम बनाता है।
स्वयं-विकसित चर-वक्रण समर्पित नियंत्रण प्रणाली। डीएक्सएफ/सीएडी ड्राइंग आयात का समर्थन करता है, स्वचालित वक्र कंटूर विश्लेषण, स्प्रिंगबैक मुआवजा डेटाबेस। द्विभाषीय टचस्क्रीन ग्राफिक सिमुलेशन पूर्वावलोकन और औद्योगिक ईथरनेट इंटरफेस के साथ।
| सामग्री प्रदान नहीं की गई है। कृपया अनुवाद के लिए टेक्स्ट दें। | प्लेट चौड़ाई (मिमी) | अधिकतम मोटाई (मिमी) | पूर्व-बेंड (मिमी) | मोटर शक्ति (किलोवाट) | रोलिंग गति (मीटर/मिनट) | स्थिति सटीकता (मिमी) | आयाम L×W×H (मिमी) |
|---|---|---|---|---|---|---|---|
| ईजडब्ल्यू12एक्सएस-८×५०० | पांच सौ | आठ | छह | 15 गुणा 4 | कोई सामग्री प्रदान नहीं की गई है जिसका हिंदी अनुवाद किया जाए। कृपया अनुवाद करने के लिए टेक्स्ट प्रदान करें। | इस बटन का वेबसाइट अभिव्यक्ति में अनुवाद: बटन पाठ प्रदान नहीं किया गया। कोई सामग्री दी गई नहीं है। | ३५००×१२००×१८०० |
| ईजडब्ल्यू12एक्सएस-12×1000 | एक हजार | बारह | आठ | बाईस गुणा चार | कोई सामग्री प्रदान नहीं की गई है जिसका हिंदी अनुवाद किया जाए। कृपया अनुवाद करने के लिए टेक्स्ट प्रदान करें। | इस बटन का वेबसाइट अभिव्यक्ति में अनुवाद: बटन पाठ प्रदान नहीं किया गया। कोई सामग्री दी गई नहीं है। | कृपया बटन या अनुवाद करने के लिए सामग्री प्रदान करें। |
| ईजडब्ल्यू12एक्सएस-16 गुणा 1500 | एक हजार पांच सौ | सोलह | बारह | तीस गुणा चार | अनुवाद करने के लिए प्रदान की गई सामग्री (जिसे बटन के रूप में देखा गया है) खाली है। कृपया बटन के टेक्स्ट या अनुवाद करने के लिए सामग्री स्पष्ट रूप से प्रदान करें ताकि मैं उसे हिन्दी में अनुवाद कर सकूँ। | इस बटन का वेबसाइट अभिव्यक्ति में अनुवाद: बटन पाठ प्रदान नहीं किया गया। कोई सामग्री दी गई नहीं है। | पांच हजार गुणा एक हजार आठ सौ गुणा दो हजार दो सौ |
| ईजडब्ल्यू12एक्सएस-२०×२००० | दो हज़ार | बीस | पंद्रह | तैंतीस गुणा चार | कोई भी बटन या सामग्री प्रदान नहीं की गई है जिसका अनुवाद किया जाए। | इस बटन का वेबसाइट अभिव्यक्ति में अनुवाद: बटन पाठ प्रदान नहीं किया गया। कोई सामग्री दी गई नहीं है। | 5800 गुणा 2200 गुणा 2400 |
| एजडब्ल्यू12एक्सएस-25×2000 | दो हज़ार | The query is missing the specific content/button text to be translated into Hindi (the "following content" after "as follows:"). Please provide the text, and I'll output the result as a JSON object in the requested format. | अठारह | पैंतालीस गुणा चार | 1.2 से 5.5 तक | इस बटन का वेबसाइट अभिव्यक्ति में अनुवाद: बटन पाठ प्रदान नहीं किया गया। कोई सामग्री दी गई नहीं है। | छह हजार गुणा दो हजार दो सौ गुणा दो हजार पाँच सौ |
| ईज़डब्ल्यू12एक्सएस-30×2500 | दो हजार पांच सौ | तीस | बत्तीस | ५५ गुणा ४ | The query appears to be incomplete or malformed, as no specific English text (or "button" content) was provided to translate. Please share the actual text/content you want translated into Hindi (and formatted as a website-style button label if that's the intent), and I'll output the result in the requested JSON structure. | इस बटन का वेबसाइट अभिव्यक्ति में अनुवाद: बटन पाठ प्रदान नहीं किया गया। कोई सामग्री दी गई नहीं है। | ६५००×२६००×२८०० |
हमारे अनुप्रयोग के लिए सबसे उपयुक्त प्लेट बेंडिंग मशीन की सिफारिश करने में मदद करने के लिए कुछ त्वरित प्रश्नों का उत्तर दें।
Q245R, Q345R, 16MnDR सामग्री | मोटाई 3-30mm | बहु-खंड स्पर्श वक्र शेल, दीर्घवृत्तीय शेल | सतह फिनिश आवश्यकताएँ उच्च, कोई खरोंच या दाग नहीं।
304/316L स्टेनलेस स्टील | मोटाई 3-20mm | टैंक बॉडीज, धूल हटाने के आर्क सेगमेंट्स, एयर डक्ट आर्क सेक्शन्स | मिरर सतह सुरक्षा, कोई सतह क्षति नहीं।
कार्बन स्टील, मिश्र धातु स्टील | मोटाई 5-25mm | उपकरण संरक्षण आवरण, सिलिंडर शरीर, विशेष वक्राकार संरचनात्मक घटक | उच्च आयामी सटीकता आवश्यकताएँ
विभिन्न सामग्री | मोटाई 3-30mm | बहु-खंड चर-वक्रता अर्धवृत्त प्लेट्स, अंडाकार शरीर, शंक्वाकार सिलिंडर, विशेष अर्धवृत्त वक्र पृष्ठ घटक | निरंतर अर्धवृत्त रेखाएं, सहज संक्रमण
उच्च ताकत वाले स्टील, एल्यूमिनियम मिश्र धातु की पतली प्लेटें | मोटाई 3-12mm | उच्च सतह गुणवत्ता की आवश्यकता वाले सटीक घटक | एंटी-स्लिप, एंटी-स्क्रैच प्रोसेस महत्वपूर्ण।
विशेष मिश्रधातुओं, संयुक्त सामग्री | मोटाई 3-30mm | अनुकूलित आर्क घटक, असमान वक्र शेल | लचीली कार्यक्रम समायोजन और उच्च दोहराव की आवश्यकता
चुनौतीविशेष आकार के दबाव पात्रों के लिए आवश्यक बहु-खंड चर-वक्रता वक्राकार शेल। पारंपरिक उपकरण केवल एकसमान त्रिज्या वाले वक्राकार आर्क रोल कर सकते थे; बहु-खंड मुड़ाव और मैनुअल सिलसिंग की जरूरत थी; धनु रेखाएं असंतत थीं और दृश्यमान मुड़ाव निशान थे।
कृपया बटन का टेक्स्ट और सामग्री प्रदान करें क्योंकि अनुवाद योग्य कोई सामग्री उपलब्ध नहीं है।EZW12XS-20×2000 सर्वो इलेक्ट्रो-हाइड्रॉलिक क्लोज्ड-लूप समन्वय प्रणाली + आर्क-लाइन बुद्धिमान CNC के साथ
The content/text to be translated into Hindi (and formatted as a website-style button expression) is not provided in your query. Please share the specific text you want translated, and I'll output the result as requested in JSON format.एक सेटअप में बहु-खंड परिवर्ती वक्रता आर्क का निरंतर निर्माण। आर्क-लाइन संक्रमण सुचारू तथा बिना किसी वक्रता परिवर्तन बिंदु के। प्रथम-पास सफलता दर 45% से 92% बढ़ गई। उत्पादन चक्र 8 घंटे से 3 घंटे प्रति पीस में कम कर दिया गया।
चुनौती304 स्टेनलेस स्टील मिरर फिनिश प्लेट्स रोलिंग के दौरान अक्सर खरोंच पड़ती हैं और फिसल जाती हैं; रोलिंग स्पीड अस्थिर; सतह गुणवत्ता दोष दर 15%; कुशल ऑपरेटर तकनीक पर बहुत निर्भर
कृपया बटन का टेक्स्ट और सामग्री प्रदान करें क्योंकि अनुवाद योग्य कोई सामग्री उपलब्ध नहीं है।एकीकृत ईजेडब्ल्यू12एक्सएस-16×1500 सभी रोल्स के समन्वित ड्राइव एंटी-स्क्रैच प्रोसेस + वैकल्पिक हार्ड क्रोम पॉलिश्ड रोल्स
The content/text to be translated into Hindi (and formatted as a website-style button expression) is not provided in your query. Please share the specific text you want translated, and I'll output the result as requested in JSON format.सतह की खरोंच दर 15% से गिरकर 1% से भी कम हो गई है। रोलिंग स्पीड स्थिर और नियंत्रित है। ऑपरेटर की स्किल लेवल पर निर्भरता कम हुई है। ग्राहक शिकायत दर 85% में कमी आई है।
चुनौतीआर्क-आकार के प्रोटेक्टिव कवर की त्रिभुजाकार और गैर-मानक आर्क फॉर्मिंग की आवश्यकता होती है। दो सिरों से पूर्व-झुकाव से शेष सीधी किनारी लंबी (≥3× प्लेट मोटाई) थी; द्वितीयक कटिंग की आवश्यकता थी; सामग्री का नुकसान अधिक था; एकाधिक फ्लिपिंग सेटअप्स से बड़े पोजिशनिंग त्रुटियां हुईं।
कृपया बटन का टेक्स्ट और सामग्री प्रदान करें क्योंकि अनुवाद योग्य कोई सामग्री उपलब्ध नहीं है।ईडब्ल्यूजेडब्ल्यू12एक्सएस-25×2000 को एकल-संस्करण द्विदिश अंत प्री-बेंडिंग + एलिप्टिकल सिलिंडर फॉर्मिंग क्षमता के साथ तैनात किया गया।
The content/text to be translated into Hindi (and formatted as a website-style button expression) is not provided in your query. Please share the specific text you want translated, and I'll output the result as requested in JSON format.रिजिड्यूअल स्ट्रेट एज प्लेट थिकनेस से 3× से 1.5× तक कम हो गया। सामग्री उपयोगिता 12% बढ़ गई। सिंगल-सेटअप पूर्ति से पोजीशनिंग त्रुटियों को समाप्त कर दिया गया; उत्पाद संगति काफी सुधर गई।
चुनौतीजटिल वक्रता परिवर्तनों के साथ अनुकूलित आर्क घटक; छोटे बैच आकार। पारंपरिक उपकरणों में लंबे ट्रायल-रोलिंग समय; उच्च स्क्रैप दर; बैच उत्पादन में कुशल तकनीशियों पर निर्भरता; कठिन समय-सारणी का पालन करना।
कृपया बटन का टेक्स्ट और सामग्री प्रदान करें क्योंकि अनुवाद योग्य कोई सामग्री उपलब्ध नहीं है।एकीकृत EZW12XS-30×2500 DXF ड्राइंग आयात के साथ + ग्राफिक सिमुलेशन पूर्वावलोकन + प्रोग्राम सेव/रिकॉल कार्य
The content/text to be translated into Hindi (and formatted as a website-style button expression) is not provided in your query. Please share the specific text you want translated, and I'll output the result as requested in JSON format.सीएडी डायरेक्ट प्रोग्रामिंग; उत्पादन से पहले सिमुलेशन सत्यापन स्क्रैप को रोकता है। प्रोग्राम का पुनः उपयोग बैच चेंजओवर को तेज करता है। ट्रायल रोलिंग समय में 70% की कमी। छोटे बैच अनुकूलित उत्पादन के लिए उपयुक्त।
मुख्य अंतर सर्वो इलेक्ट्रो-हाइड्रोलिक बंद-लूप समन्वय प्रणाली है। सामान्य हाइड्रोलिक सीएनसी की सिंक्रोनस प्रतिक्रिया धीमी है और यह रीयल-टाइम में साइड रोल की स्थितियों को गतिशील रूप से समायोजित नहीं कर सकता है, जिससे एक सुचारू निरंतर चर-वक्रता आर्क-लाइन निर्माण प्राप्त करना कठिन हो जाता है। EZW12XS स्वतंत्र सर्वो अनुपातिक ड्राइव + उच्च-परिशुद्धता ग्रेटिंग रूलर फीडबैक अपनाता है; साइड रोल कार्यक्रम के अनुसार लगातार और गतिशील रूप से ऊंचाई समायोजित कर सकते हैं ±0.05mm पोजीशनिंग सटीकता के साथ, जो बहु-खंड चर-वक्रता आर्क, एलिप्स और शंक्वाकार सिलिंडर का समर्थन करते हैं।
समर्थन: (1) सामान्यतः समान त्रिज्या वाले गोलाकार आर्क और सिलिंडर; (2) बहु-खंड स्पर्शगत गोलाकार आर्क (विभिन्न त्रिज्याओं को सुचारू रूप से जुड़ा हुआ); (3) ग्रेडिएंट कर्वेचर आर्क प्लेट्स (यथास्थिति परिवर्तनशील त्रिज्या); (4) अंडाकार सिलिंडर; (5) शंकवीय सिलिंडर; (6) विशेष असमान आर्क-आकार के शेल। प्रोग्राम को DXF/CAD ड्राइंग्स आयात करके उत्पन्न किया जा सकता है, स्वचालित आर्क कंटूर विश्लेषण के साथ।
क्लासिक चार-रोल संरचना, ऊपरी/निचली रोल क्लैंपिंग तथा दो तरफ बाइडायरेक्शनल प्री-बेंडिंग वाले साइड रोल दोनों सिरों की प्री-बेंडिंग को एक ही वर्कस्टेशन में एकीकृत करते हैं बिना प्लेट टर्नओवर की आवश्यकता के। रिजिड्यूअल स्ट्रेट एज को ≤1.5× प्लेट मोटाई तक नियंत्रित किया जा सकता है (उदाहरण के लिए, 20mm मोटी प्लेट का रिजिड्यूअल स्ट्रेट एज ≤30mm), जो पारंपरिक उपकरणों की ≥3× प्लेट मोटाई वाले रिजिड्यूअल एज की तुलना में कटिंग अलाउंस को काफी कम कर देता है।
सभी रोल सिंक्रोनाइज्ड ड्राइव एंटी-स्क्रैच प्रोसेस का उपयोग: (1) ऊपरी और निचली रोल मुख्य ड्राइव रोल हैं जिनमें उच्च टॉर्क सर्वो मोटर्स हैं; (2) चार रोल क्लैंपिंग यूनिफॉर्म फ्रिक्शन फोर्स वितरण सुनिश्चित करता है; (3) सर्वो सिस्टम रोल सिलेंडर की रैखिक गति को रीयल टाइम में मैच करता है, प्लेट और रोल सतह के बीच रिलेटिव स्लाइडिंग को समाप्त करता है; (4) वैकल्पिक रोल सतह हार्ड क्रोम पॉलिशिंग उपचार। यह संयोजन प्रभावी ढंग से स्टेनलेस स्टील, एल्युमिनियम अलॉय और मिरर फिनिश प्लेट्स पर सतह स्क्रैच और स्लिपेज को रोकता है।
हाँ। सीधे DXF/CAD ड्राइंग आयात का समर्थन करता है; सिस्टम स्वचालित रूप से वक्र कंटूर का विश्लेषण करता है और लगातार रोलिंग कार्यक्रम उत्पन्न करता है। कार्बन स्टील, दबाव वेसल प्लेट, स्टेनलेस स्टील और उच्च ताकत वाली स्टील के लिए अंतर्निहित स्प्रिंगबैक डेटाबेस; प्लेट मोटाई और यील्ड स्ट्रेंथ के आधार पर स्वचालित रूप से स्प्रिंगबैक मुआवजा की गणना करता है। प्रोसेसिंग से पहले फॉर्मिंग ट्रैजेक्टरी सत्यापित करने के लिए ग्राफिक सिमुलेशन प्रीव्यू का समर्थन करता है, जिससे स्क्रैप रोकता है। प्रोग्राम सहेजे और बैच में याद किए जा सकते हैं, दोहराई गई उत्पादन के लिए उपयुक्त।
मोशन पोजीशनिंग सटीकता ±0.05mm. वाइड-प्लेट प्रोसेसिंग वैकल्पिक रूप से मल्टी-पॉइंट डायनामिक डिफ्लेक्शन कंपेंसेशन डिवाइस से सुसज्जित है, जो प्लेट चौड़ाई में पूरे आर्क लाइन पर समान वक्रता सुनिश्चित करता है। सिलिंडर की सीधापन और गोलाई ASME और GB प्रेशर वेसल मानकों को पूरा करती है। उच्च-प्रिसिजन प्रेशर वेसल शेल्स, हीट एक्सचेंजर आर्क शेल्स और अन्य प्रिसिजन कंपोनेंट्स के लिए उपयुक्त।
बहुत उपयुक्त। DXF ड्राइंग आयात + ग्राफिक सिमुलेशन पूर्वावलोकन + प्रोग्राम सेव/रिकॉल फंक्शन क्विक बैच चेंजओवर की सुविधा देते हैं; ट्रायल रोलिंग समय लगभग 70% कम हो गया है। आर्क-लाइन इंटेलिजेंट CNC सिस्टम ऑपरेटर की स्किल रिक्वायरमेंट कम करता है; स्किल्ड टेक्नीशियंस पर निर्भरता की जरूरत नहीं। छोटी मात्रा में, विविधता वाली कस्टमाइज्ड आर्क कंपोनेंट उत्पादन के लिए उपयुक्त।
(1) प्लेट ऑटोमैटिक सेंटरिंग डिवाइस जो रोलिंग एक्सियल डेविएशन रोकने के लिए है; (2) वर्कपीस इनफीड/आउटफीड इलेक्ट्रिक लोड-बेयरिंग रोलर कन्वेयर + फॉलोइंग सपोर्ट ब्रैकेट्स; (3) रोल सतह हार्ड क्रोम पॉलिशिंग उपचार (स्टेनलेस स्टील विशिष्ट); (4) शंक्वाकार सिलिंडर बनाने की सहायक तंत्र; (5) औद्योगिक आईओटी रिमोट संचालन और रखरखाव मॉड्यूल; (6) पतली प्लेट एंटी-क्रश फ्लेक्सिबल रोल स्लीव्स; (7) बंद ऑयल तापमान कूलिंग सर्वो हाइड्रॉलिक प्रणाली।
2-3 दिन की सिफारिश की गई ऑन-साइट प्रशिक्षण कवरिंग: मशीन स्टार्टअप/शटडाउन, CNC सिस्टम ऑपरेशन, ड्राइंग आयात और प्रोग्राम निर्माण, ग्राफिक सिमुलेशन पूर्वावलोकन, पैरामीटर समायोजन, आपातकालीन प्रक्रियाएं। चीनी/अंग्रेजी ड्यूल-लैंग्वेज ऑपरेशन इंटरफेस; आर्क-लाइन इंटेलिजेंट CNC सिस्टम तकनीकी थ्रेशोल्ड कम करता है। ऑपरेटर्स पहले सप्ताह के अंदर प्रवीण हो जाते हैं; विस्तृत विशेष मेटलवर्किंग अनुभव की आवश्यकता नहीं।
उपयोग हेतु: Q245R, Q345R दबाव वेसल प्लेट्स; 304/316L स्टेनलेस स्टील; P265GH; उच्च-शक्ति कम-मिश्र धातु प्लेट्स; एल्यूमिनियम मिश्र धातु प्लेट्स; कार्बन स्टील; मिश्र धातु। मोटाई रेंज 3-30mm, चौड़ाई रेंज 500-2500mm। अंतर्निहित स्प्रिंगबैक डेटाबेस विभिन्न सामग्री प्रकारों के लिए स्वचालित स्प्रिंगबैक मुआवजा का समर्थन करता है।
मानक 24-माह की पूर्ण वारंटी (भाग + श्रम)। 500 ऑपरेटिंग घंटों के हर 500 घंटों में रोकथाम रखरखाव की सिफारिश की जाती है: सर्वो हाइड्रॉलिक तेल एवं फिल्टर परिवर्तन, बेयरिंग पुनः-लुब्रिकेशन, सील निरीक्षण, ग्रेटिंग रूलर सफाई। पूर्ण PM सेवा 8-10 घंटे लेती है। रखरखाव अनुबंध के साथ 5 वर्षों तक बढ़ती है। 24/7 तकनीकी हॉटलाइन समर्थन; औद्योगिक ईथरनेट इंटरफेस के माध्यम से रिमोट दोष निदान।
| सहायक | लीड समय | कार्य | मूल्य प्रस्ताव |
|---|---|---|---|
| स्वचालित प्लेट केंद्रिकरण उपकरण | 4 हफ्ते | रोलिंग अक्षीय विचलन रोकता है | प्लेट सेंटरलाइन अलाइनमेंट सुनिश्चित करता है; उत्पाद के आयामी विचलन को रोकता है |
| कार्यपुंज इनफीड/आउटफीड इलेक्ट्रिक रोलर कन्वेयर | 5 सप्ताह | स्वचालित मटेरियल लोडिंग और अनलोडिंग | मैनुअल हैंडलिंग लेबर को कम करता है; उत्पादन दक्षता में सुधार करता है |
| रोल सतह हार्ड क्रोम पॉलिशिंग उपचार | तीन हफ्ते | स्टेनलेस स्टील और मिरर फिनिश प्लेट की विशिष्ट सतह सुरक्षा | सतह खरोंच का जोखिम कम करता है; उच्च सतह गुणवत्ता की आवश्यकताओं के लिए उपयुक्त |
| शंक्वाकार सिलिंडर गठन सहायक यंत्र | 6 हफ्ते | शंक्वाकार सिलिंडर और संकुचित खंड निर्माण का समर्थन करता है | मशीन की अनुप्रयोग सीमा बढ़ाता है; विशेष आकार के घटक उत्पादन के लिए उपयुक्त |
| औद्योगिक आईओटी रिमोट ऑपरेशन और रखरखाव मॉड्यूल | 4 हफ्ते | दूरस्थ दोष निदान, डेटा संग्रह, पूर्वानुमानित रखरखाव | अनियोजित डाउनटाइम को कम करें; MES सिस्टम के साथ एकीकरण का समर्थन करें |
| पतली प्लेट क्रश-रोधी लचीली रोल स्लीव्स | 5 सप्ताह | पतली प्लेटों को कुचली और सतह की क्षति से बचाता है | पतली प्लेट (3-8mm) के सटीक आकार निर्माण के लिए उपयुक्त |
| बंद तेल तापमान शीतलन सर्वो हाइड्रॉलिक प्रणाली | 6 हफ्ते | उन्नत तेल तापमान नियंत्रण और स्वच्छता | हाइड्रॉलिक सिस्टम की आयु बढ़ाता है; उच्च तीव्रता वाले निरंतर उत्पादन के लिए उपयुक्त |
| कार्य कृति अनुगामी समर्थन ब्रैकेट | 4 हफ्ते | बड़े व्यास वाले सिलिंडर बनाने के दौरान गतिशील समर्थन | कार्यपत्र की विकृति और पतन को रोकता है; आकार निर्माण की गुणवत्ता सुनिश्चित करता है |
| बहु-बिंदु गतिशील विकृति मुआवजा उपकरण | 7 सप्ताह | वाइड प्लेट्स के लिए रोल डिफ्लेक्शन को कंपेंसेट करता है; यूनिफॉर्म कर्वेचर सुनिश्चित करता है | वाइड-प्लेट प्रोसेसिंग के लिए महत्वपूर्ण; सटीक दाबी वास मानकों को पूरा करता है |
| उन्नत आर्क-लाइन गुणवत्ता निरीक्षण सॉफ्टवेयर | 5 सप्ताह | आर्क-लाइन फॉर्मिंग क्वालिटी डेटा की वास्तविक समय की निगरानी और रिकॉर्डिंग | ASME/PED अनुपालन दस्तावेज़ सक्षम करता है; ऑडिट ट्रेल उत्पन्न करता है |
