| आइटम | विषय |
|---|---|
| ग्राहक | क्रास्नी कोटेलशचिक |
| देश | रूस |
| उद्योग | बॉयलर निर्माण |
| उपकरण | ईजेडब्ल्यू12-120x4000 |
| मशीन प्रकार | पूर्ण हाइड्रॉलिक 4-रोल प्लेट रोलिंग मशीन |
| अधिकतम प्लेट मोटाई | 120 mm |
| अधिकतम प्लेट चौड़ाई | 4,000 मिमी |
| अधिकतम प्लेट यील्ड स्ट्रेंथ | 800 एमपीए |
| अधिकतम ऊपरी-रोल बल | 20,000 केएन |

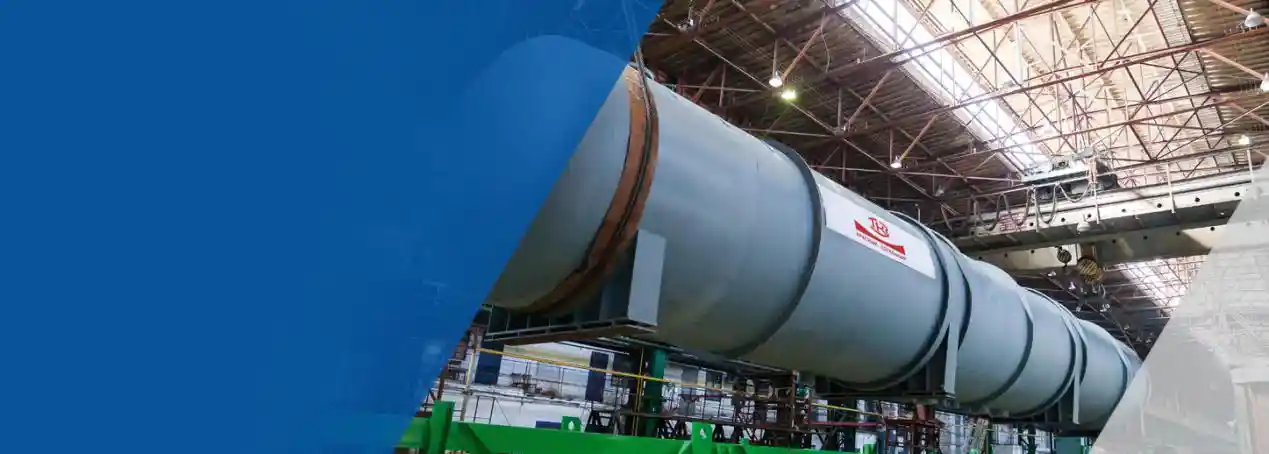

क्रासनी कोटेलशचिक, आधिकारिक रूप से टागानरोग बॉयलर-मेकिंग वर्क्स, पावर-जेनरेशन और बॉयलर उपकरण का एक प्रमुख रूसी निर्माता है। कंपनी स्टीम बॉयलर्स, हीट रिकवरी स्टीम जेनरेटर्स और थर्मल और न्यूक्लियर पावर अनुप्रयोगों के लिए हीट-एक्सचेंज उपकरण का विकास और उत्पादन करती है।
अपनी भारी बॉयलर निर्माण ऑपरेशनों के लिए, क्रास्नी कोटेलशचिक ने EZHONG के ईजेडब्ल्यू12-120x4000 फोर-रोल प्लेट रोलिंग मशीन का चयन किया।
मशीन को मांग वाले प्लेट फॉर्मिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है, जिसमें अधिकतम रोलिंग मोटाई 120 मिमी, अधिकतम प्लेट चौड़ाई 4,000 मिमी, और सामग्री यील्ड स्ट्रेंथ क्षमता 800 एमपीए तक है।
इस परियोजना के लिए, ग्राहक ने एक समाधान की आवश्यकता रखा जो प्रदान करने में सक्षम हो:

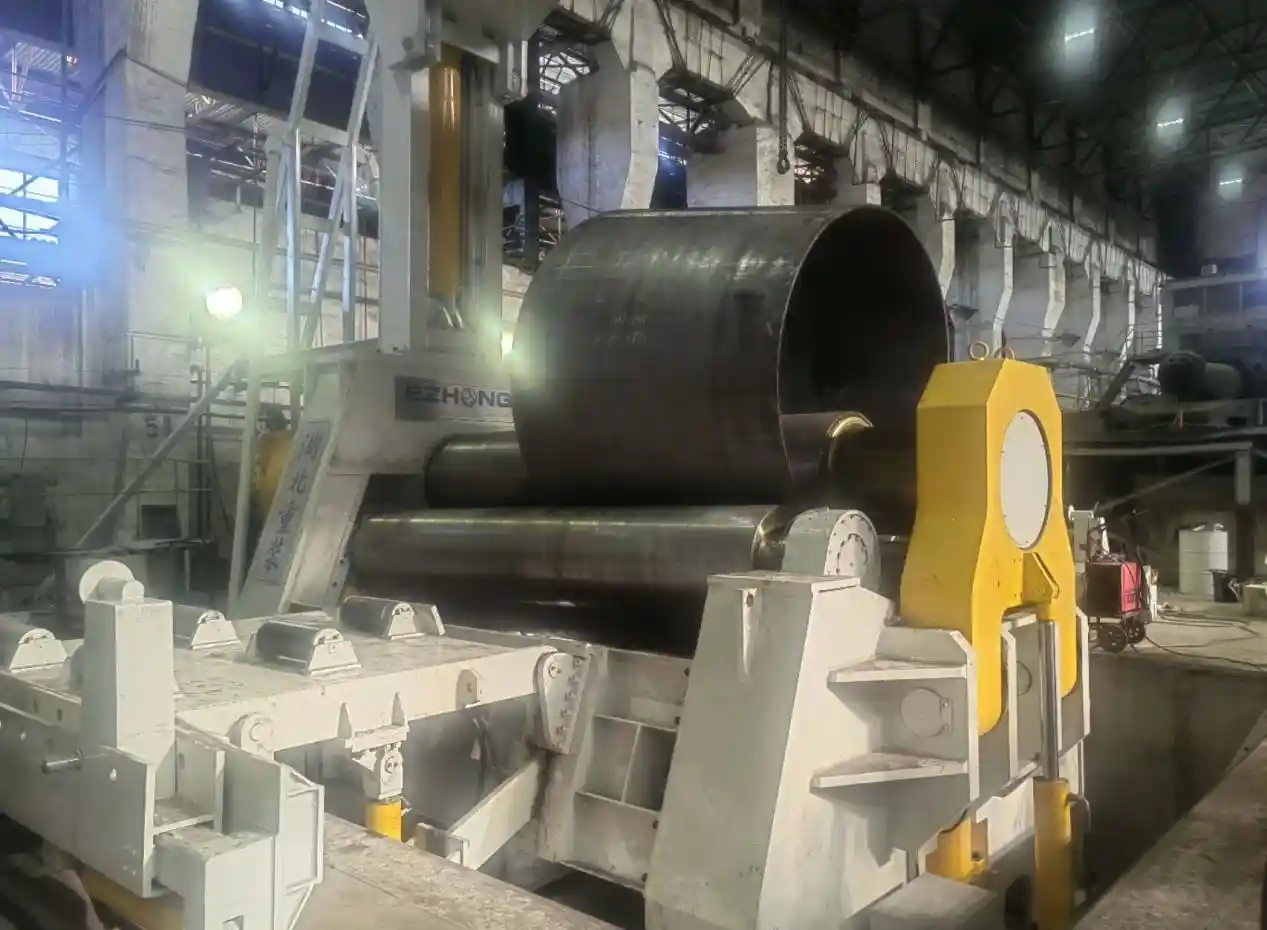

वेबसाइट.3.com ने EZW12-120x4000 फुली हाइड्रॉलिक फोर-रोल प्लेट रोलिंग मशीन को डाउन स्लेंट संरचनात्मक कॉन्फ़िगरेशन के साथ सप्लाई किया।
| आइटम | विशिष्टि |
|---|---|
| मशीन मॉडल | ईजेडब्ल्यू12-120x4000 |
| मशीन प्रकार | पूर्ण हाइड्रॉलिक चार-रोल प्लेट रोलिंग मशीन |
| प्लेट यील्ड ताकत | 245 / 360 / 800 MPa |
| अधिकतम रोलिंग मोटाई | 120 / 90 / 70 mm |
| अधिकतम पूर्व-वेलन मोटाई | 100 / 70 / 50 mm |
| अधिकतम प्लेट चौड़ाई | 4,000 / 4,000 / 2,200 mm |
| पूर्ण भार पर न्यूनतम कार्यपीस व्यास | Ø3,000 mm |
| प्री-बेंडिंग के बाद बची हुई सीधी किनारा | २-२.५ टी |
| अपर रोल व्यास | Ø940 मिमी |
| लोअर रोल व्यास | Ø830 मिमी |
| साइड रोल व्यास | Ø720 मिमी |
| रोलिंग गति | लगभग ३.५ मी/मिन |
| अधिकतम ऊपरी-रोल बल | 20,000 केएन |
EZW12-120×4000 पूरी तरह हाइड्रोलिक चार-रोल संरचना अपनाता है। निचले और साइड रोल्स हाइड्रोलिक रूप से स्थित किए जाते हैं, जबकि मशीन रोलिंग प्रक्रिया के लिए हाइड्रोलिक ड्राइव और इलेक्ट्रो-हाइड्रोलिक नियंत्रण का उपयोग करती है। यह संरचना भारी प्लेट प्री-बेंडिंग और रोलिंग के लिए नियंत्रित रोल स्थिति प्रदान करती है।
मशीन अधिकतम ऊपरी रोल बल 20,000 kN और अधिकतम ऊपरी रोल ड्राइव टॉर्क 950 kN·m प्रदान करती है। यह उच्च-क्षमता संरचना भारी प्लेट रूपण अनुप्रयोगों के लिए डिज़ाइन की गई है जो भारी रूपण बल की आवश्यकता रखते हैं।
245 MPa की उपज शक्ति वाले प्लेट्स के लिए, निर्दिष्ट अधिकतम रोलिंग मोटाई 120 मिमी तक पहुंच जाती है। उच्च शक्ति वाले सामग्रियों के लिए, रेटेड अधिकतम मोटाई को अनुरूप समायोजित किया जाता है: 245 MPa → 120 mm, 360 MPa → 90 mm, 800 MPa → 70 mm.
पूर्व-भटकाव के बाद निर्दिष्ट शेष सीधी किनारी 2-2.5T है। चार-रोल संरचना और प्लेट को गठन रोल्स के करीब स्थित करना प्लेट सिरों पर अनगठित सीधी खंड को कम करने में मदद करता है।
सभी चार कार्य रोल्स को 42CrMo एलोय स्टील के रूप में निर्दिष्ट किया गया है। क्वेंच्ड एंड टेम्पर्ड हार्डनेस: HB215-300; सतह हार्डनेस: HRC50-55। यह भारी प्लेट रूपण के लिए आवश्यक यांत्रिक ताकत और सतह हार्डनेस प्रदान करता है।
साइड रोल्स को स्वतंत्र रूप से समायोजित किया जा सकता है ताकि शंकु मोड़न का समर्थन किया जा सके। मशीन का अधिकतम शंकु दबाव ≤400 टन निर्धारित है, जो शंक्वाकार बॉयलर और दबाव उपकरण घटकों के लिए अतिरिक्त रूपण क्षमता प्रदान करता है।
टिपिंग डिवाइस में टिपिंग सीट और हाइड्रोलिक सिलिंडर शामिल है। हाइड्रोलिक टिपिंग सिस्टम फिनिश्ड वर्कपीस को रोल अक्ष के साथ हटने की अनुमति देता है, रोलिंग के बाद बड़े सिलिंड्रिकल घटकों के हैंडलिंग में सुधार करता है।
विद्युत नियंत्रण प्रणाली में विद्युत नियंत्रण कैबिनेट और ऑपरेटर कंसोल शामिल है। प्रणाली नियंत्रण बटन, सूचक रोशनी और प्रोग्रामयोग स्पर्श डिस्प्ले का उपयोग करती है मशीन के रोलिंग संचालन की निगरानी और नियंत्रण के लिए।

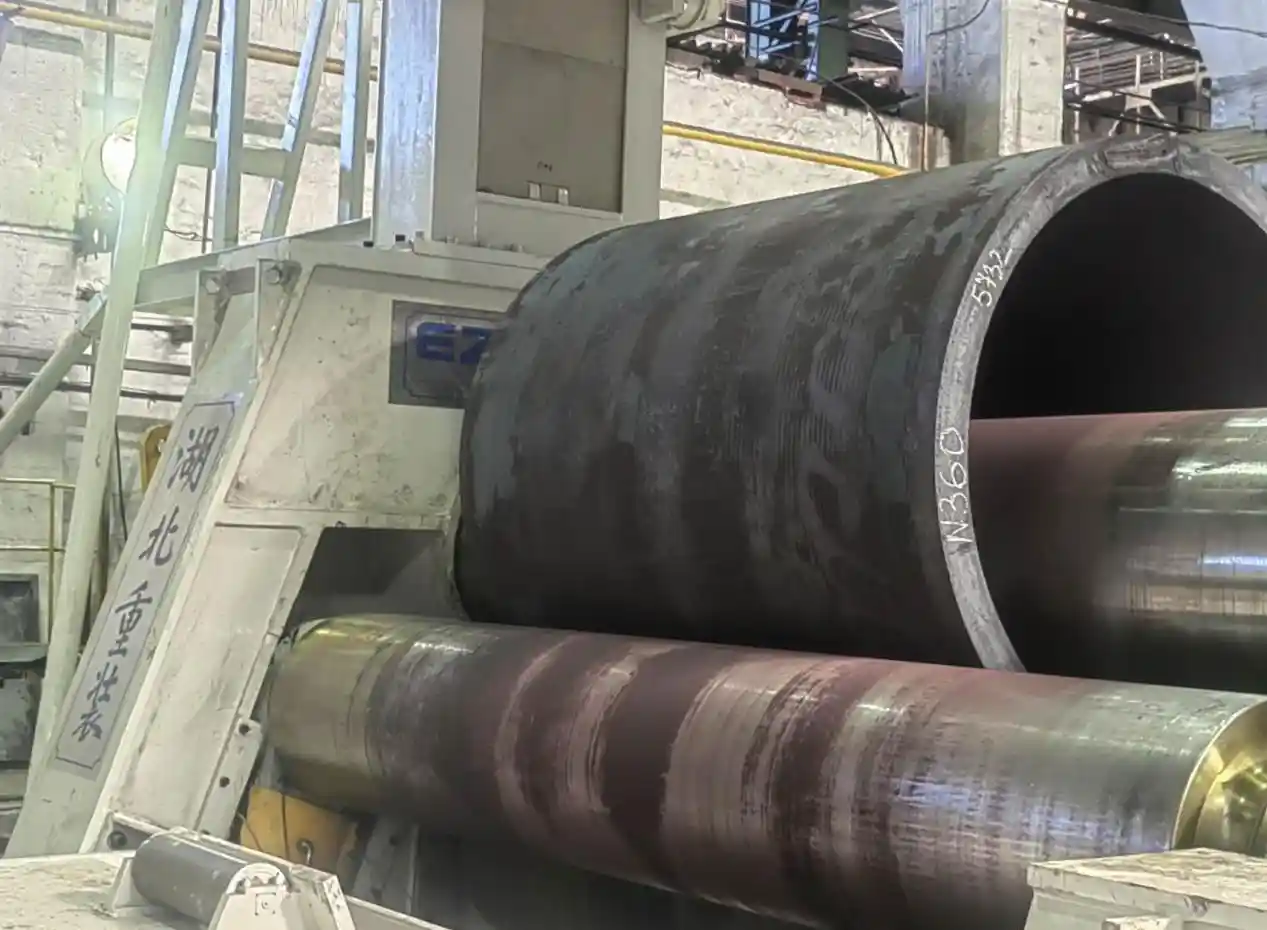

कमिशनिंग रोलिंग

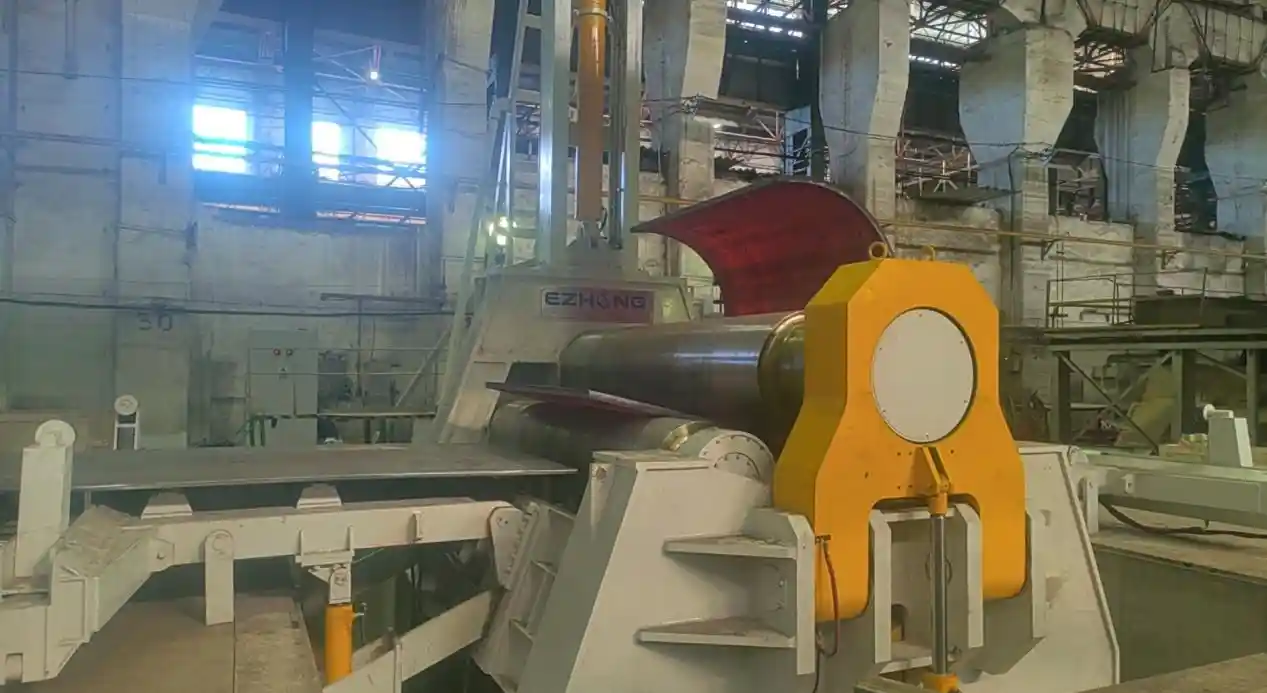

ट्रायल फॉर्मिंग
ट्रायल ऑपरेशन

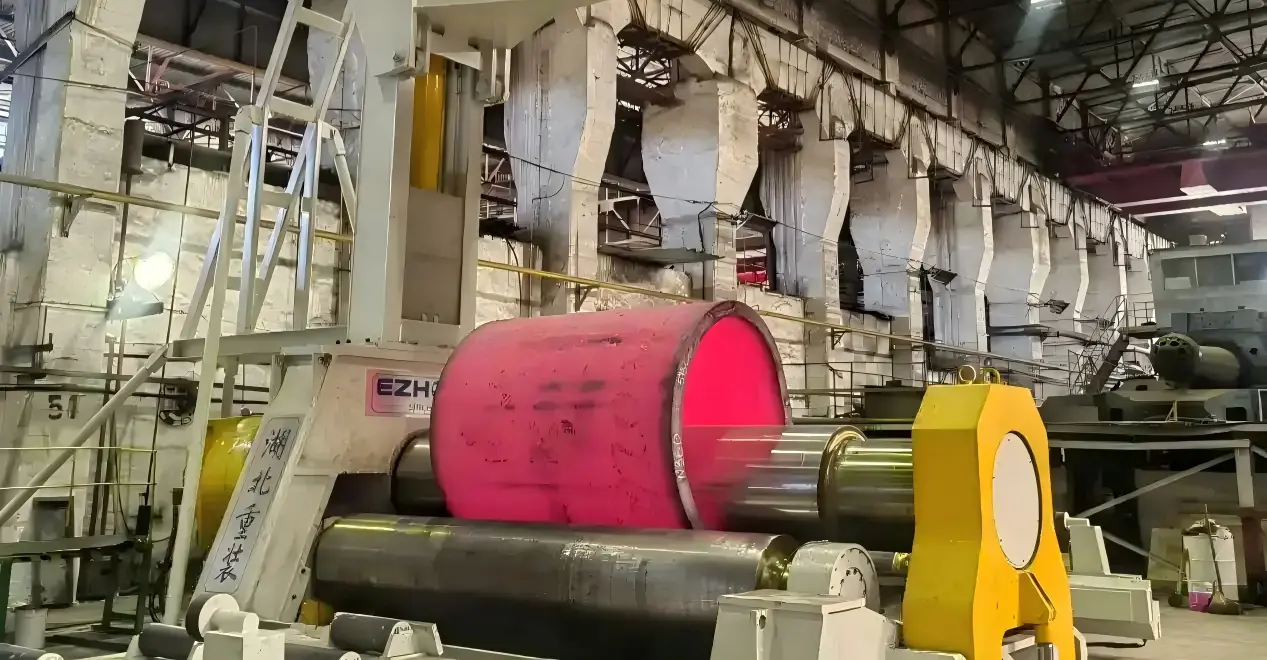

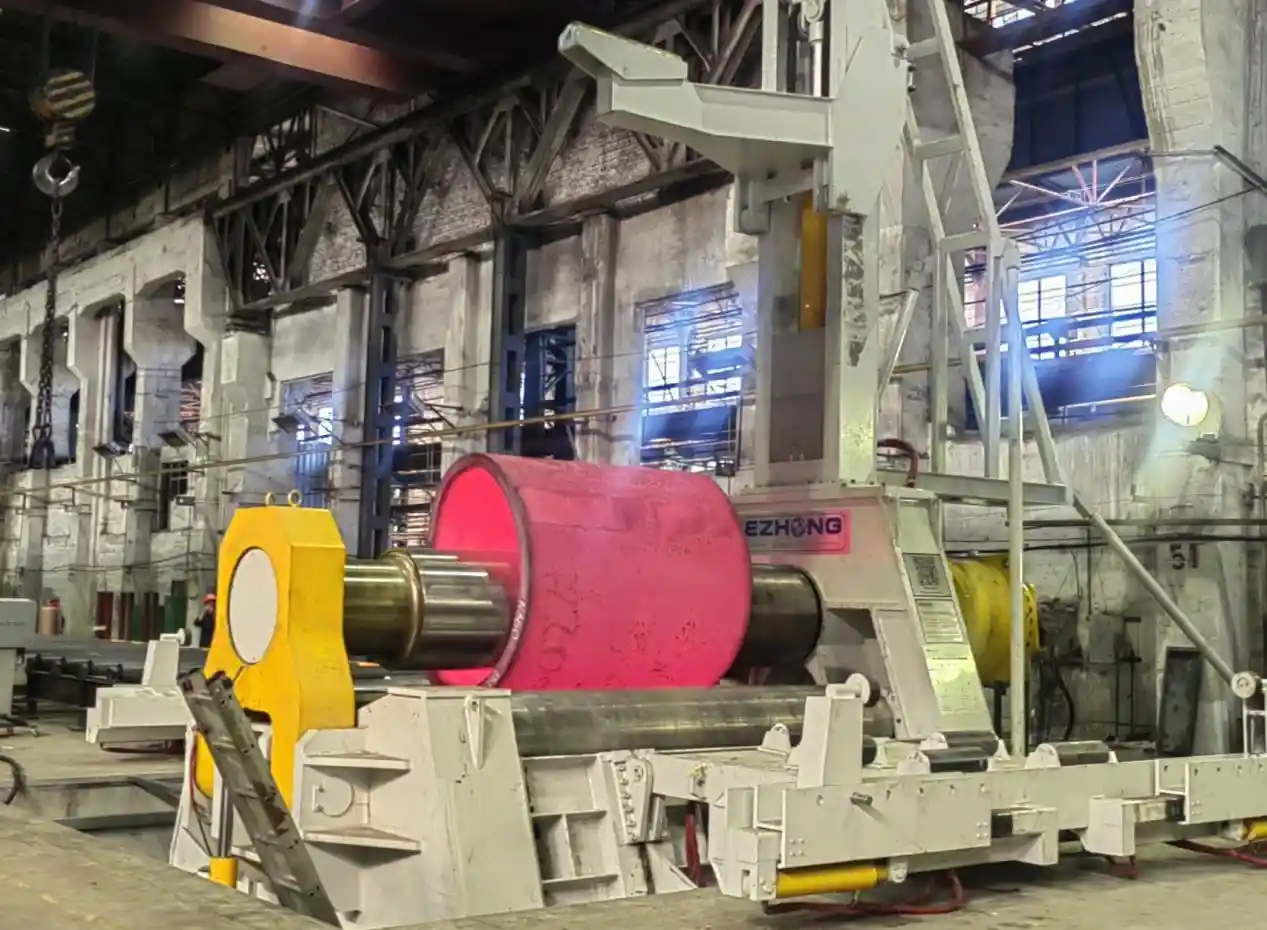

हॉट रोलिंग

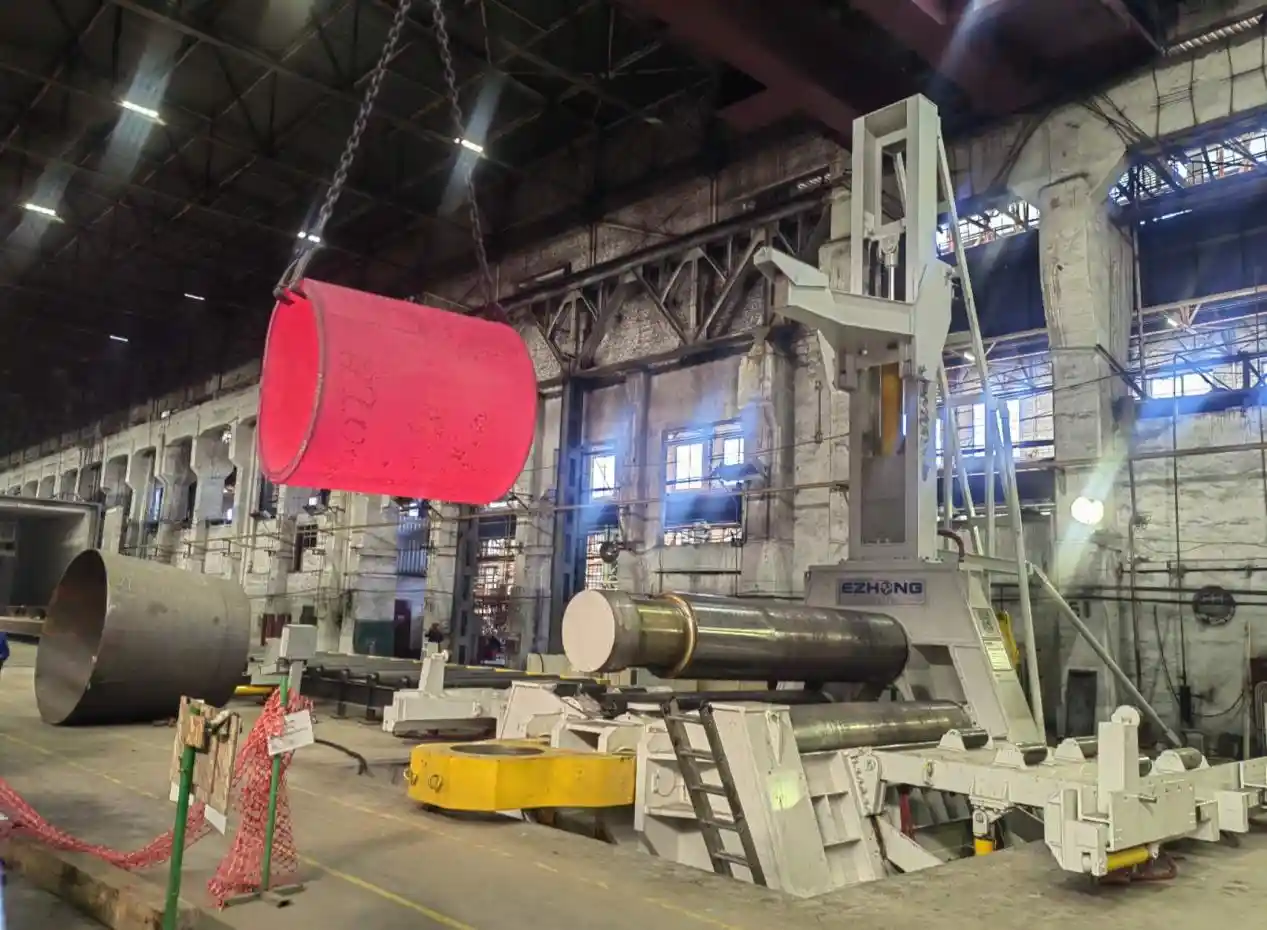

हॉट शेल हैंडलिंग
स्वीकृति चेक
प्लेट मोटाई और सामग्री की ताकत से लेकर रोलिंग डायामीटर, वर्किंग वाइड्थ और कॉन फॉर्मिंग आवश्यकताओं तक, भारी बॉयलर कंपोनेंट्स को सही इंजीनियरिंग वाली प्लेट रोलिंग समाधान की आवश्यकता है।
