| आइटम | विषय |
|---|---|
| उद्योग | शिप बिल्डिंग |
| ग्राहक | गुआंगझो शिपयार्ड इंटरनेशनल (जीएसआई) |
| उपकरण | प्लेट लेवलिंग मशीन |
| मॉडल | ईजेडब्ल्यू43सी-12x3500.11R 360MPa |
| वर्क रोल्स की संख्या | 11 |
| अधिकतम प्लेट मोटाई | 12 mm |
| अधिकतम प्लेट चौड़ाई | 3500 मिमी |
| प्लेट यील्ड लिमिट | 360 MPa |
| लेवलिंग अक्यूरेसी | ≤1.0 mm/m |
| लेवलिंग स्पीड | ≥6 m/min |
गुआंगझोउ शिपयार्ड इंटरनेशनल कंपनी लिमिटेड (जीएसआई), चीन स्टेट शिपबिल्डिंग कॉर्पोरेशन (सीएसएससी) की पूर्ण स्वामित्व वाली सहायक कंपनी है, जो चीन में जहाज निर्माण और समुद्री उपकरण निर्माण में व्यापक क्षमताओं वाला प्रमुख जहाज निर्माण उद्यम है।
For its steel plate processing requirements, GSI selected EZHONG's EZW43C-12x3500.11R360MPa 11-roll plate leveling machine for the leveling of steel plates used in shipbuilding production.
मशीन को 360 MPa की यील्ड सीमा वाले स्टील प्लेट्स को संसाधित करने के लिए डिज़ाइन किया गया है, अधिकतम मोटाई 12 mm और अधिकतम चौड़ाई 3500 mm। निर्दिष्ट लेवलिंग सटीकता ≤1.0 mm/m है।
इस परियोजना के लिए, ग्राहक ने एक समाधान की आवश्यकता रखा जो प्रदान करने में सक्षम हो:
EZHONG ने EZW43C-12x3500.11R360MPa 11-रोल प्लेट लेवलिंग मशीन प्रदान की, जो आवश्यक प्लेट मोटाई, चौड़ाई और सामग्री ताकत के अनुसार कॉन्फ़िगर की गई थी।
| आइटम | विशिष्टि |
|---|---|
| उपकरण प्रकार | प्लेट लेवलिंग मशीन |
| मॉडल | ईजेडब्ल्यू43सी-12x3500.11आर360एमपीए |
| प्लेट यील्ड लिमिट | 360 MPa |
| अधिकतम प्लेट मोटाई | 12 mm |
| अधिकतम प्लेट चौड़ाई | 3500 मिमी |
| न्यूनतम प्लेट मोटाई | 4 मिमी |
| वर्क रोल्स की संख्या | 11 |
| वर्क रोल पिच | 170 मिमी |
| वर्क रोल व्यास | 160 मिमी |
| प्रभावी वर्क रोल लंबाई | ≥3500 मिमी |
| वर्क रोल बॉडी लंबाई | 3700 मिमी |
| समर्थन रोल व्यास | 167 मिमी |
| समर्थन रोल पंक्तियाँ | 5 |
| दबाने की स्ट्रोक | +130 से -15 mm |
| दबाने की गति | 25 mm/मिनट |
| अधिकतम स्विंग | ±5 mm |
| लेवलिंग स्पीड | ≥6 m/min |
| लेवलिंग अक्यूरेसी | ≤1.0 mm/m |
| नाममात्र लेवलिंग बल | 8,400 kN |
| अधिकतम भार लक्षण | 144,000 Nm |
| मुख्य मोटर पावर | 30 kW x 2 |
| दबाने का मोटर पावर | 4.0 kW x 2 |
| नियंत्रण प्रणाली | PLC + टच स्क्रीन + इन्वर्टर |
| वर्क रोल ऊंचाई | +800 mm |

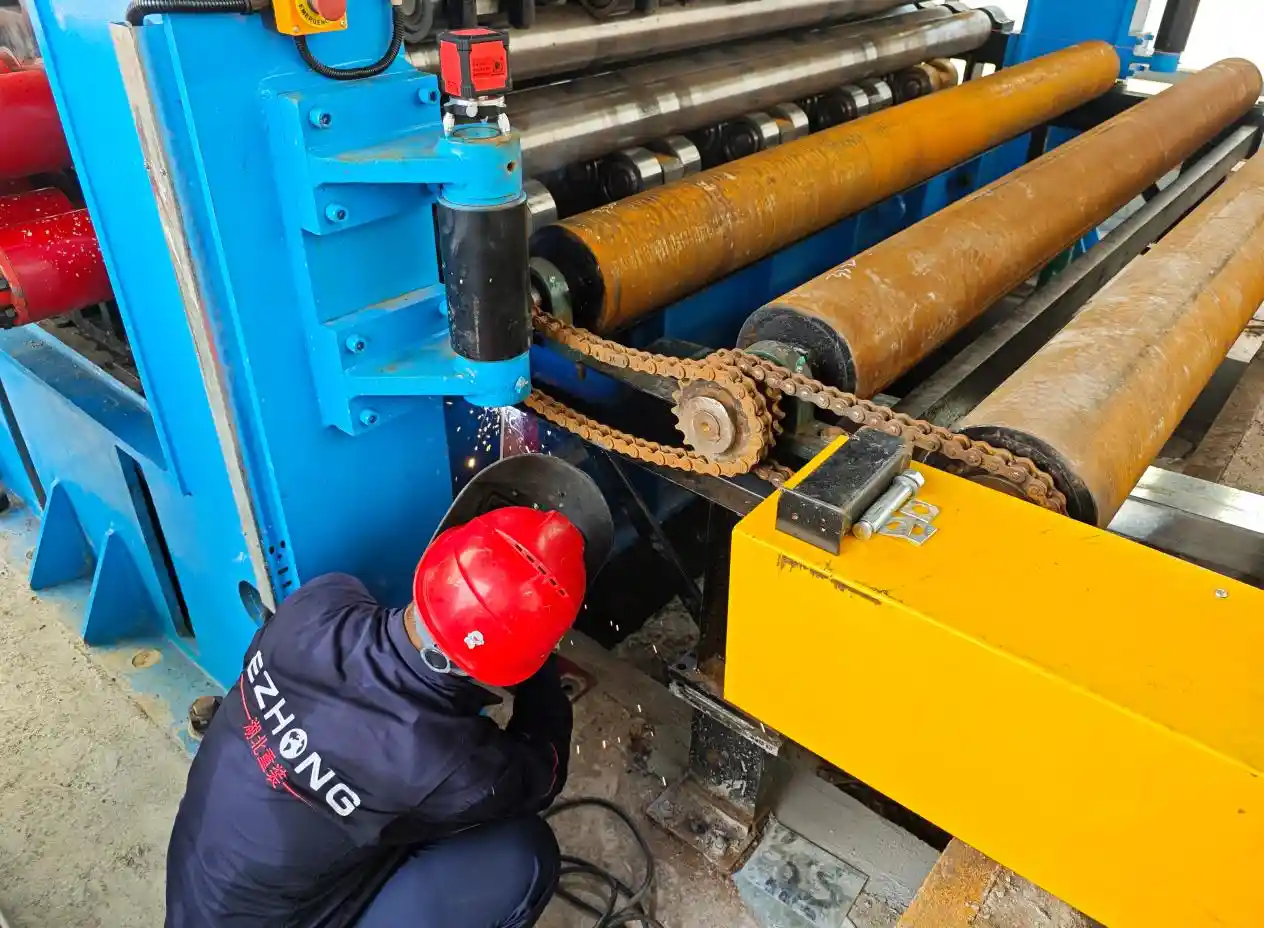

उपकरण रखरखाव

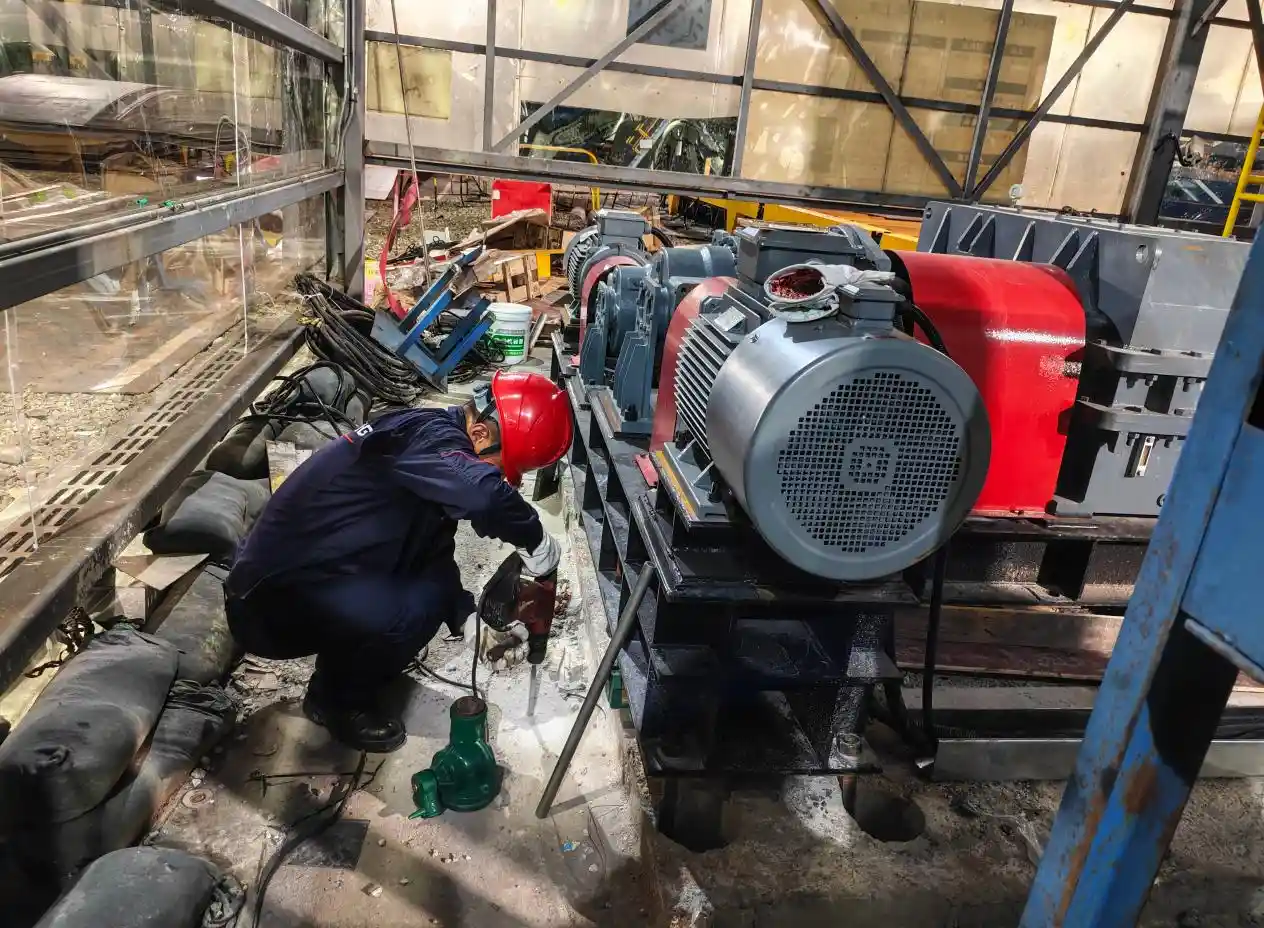

मोटर कमीशनिंग

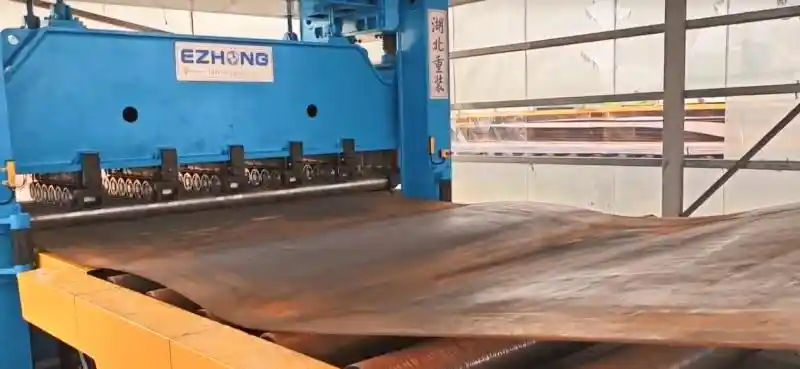

प्लेट प्रोसेसिंग

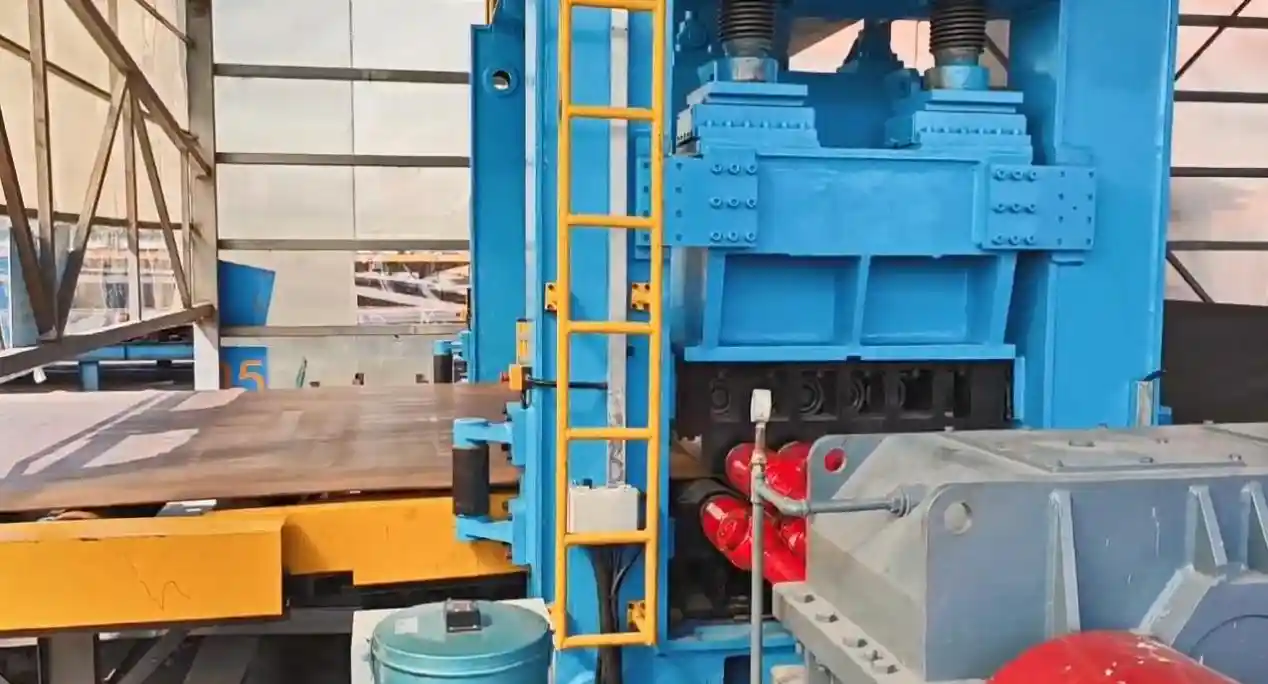

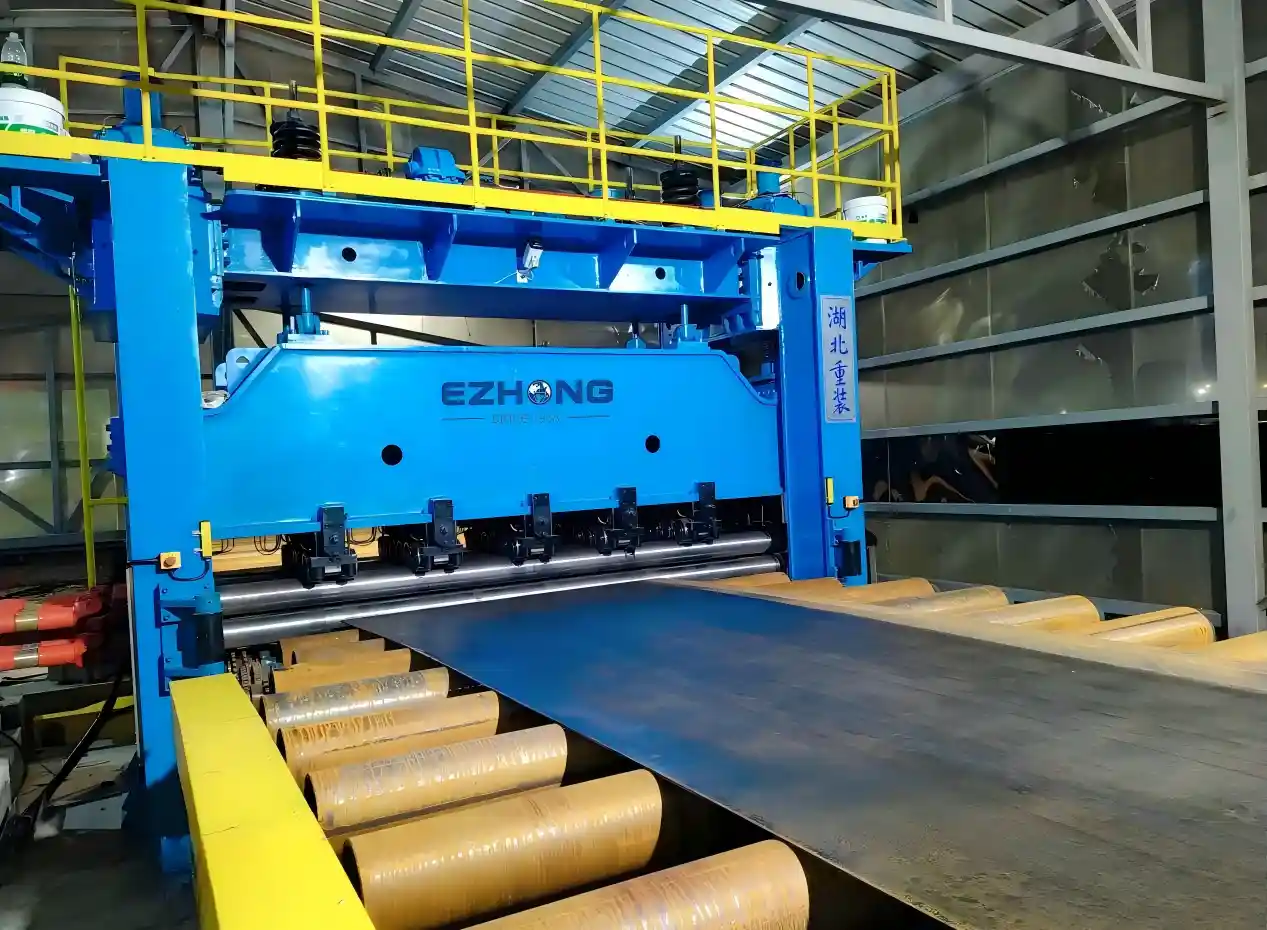

मशीन अवलोकन

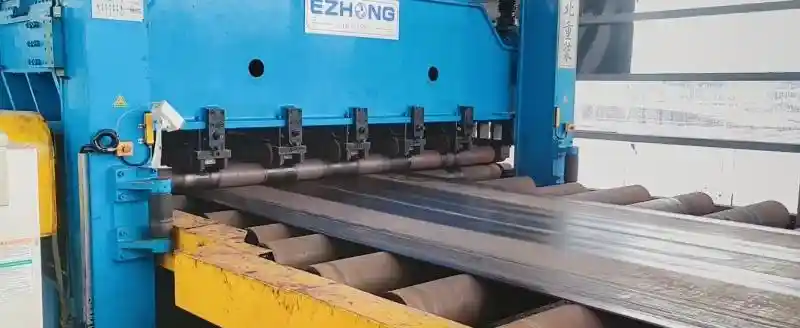

प्लेट लेवलिंग

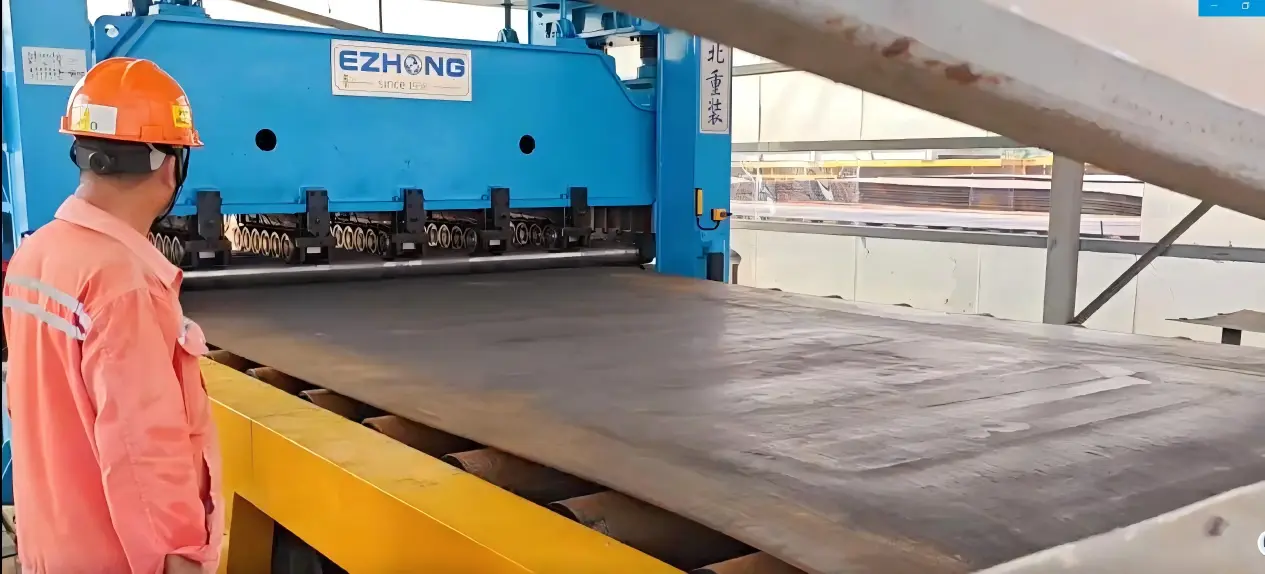

साइट-पर परीक्षण
EZHONG शिपबिल्डिंग और अन्य भारी औद्योगिक अनुप्रयोगों में स्थिर और सटीक स्टील प्लेट प्रसंस्करण के लिए डिज़ाइन की गई उच्च-कठोरता प्लेट लेवलिंग मशीनें प्रदान करता है।
