| आइटम | सामग्री |
|---|---|
| ग्राहक | शंघाई झेनहुआ भारी उद्योग (जेडपीएमसी) |
| देश | चीन |
| उद्योग | समुद्री उपकरण |
| उपकरण | ईजेडब्ल्यू43टी-120x3000 7आर |
| मशीन प्रकार | 7-रोल प्लेट लेवलिंग मशीन |
| मटेरियल यील्ड स्ट्रेंथ | 485 MPa |
| प्लेट मोटाई | 25-120 mm |
| अधिकतम प्लेट चौड़ाई | 3,000 mm |
| लेवेलिंग रोल्स | 7 रोल्स |
| कुल सुधारक बल | 136,000 kN |
Shanghai Zhenhua Heavy Industries (ZPMC) is a leading heavy equipment manufacturer with extensive production capabilities in marine and offshore equipment. Its large-scale manufacturing operations involve the fabrication of heavy steel structures and components, requiring reliable plate processing equipment for demanding production conditions.

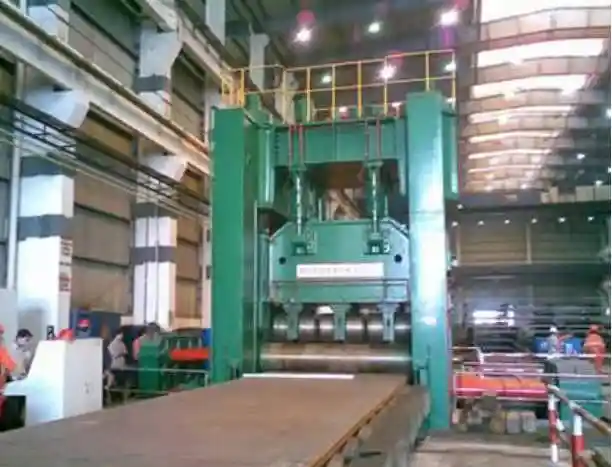

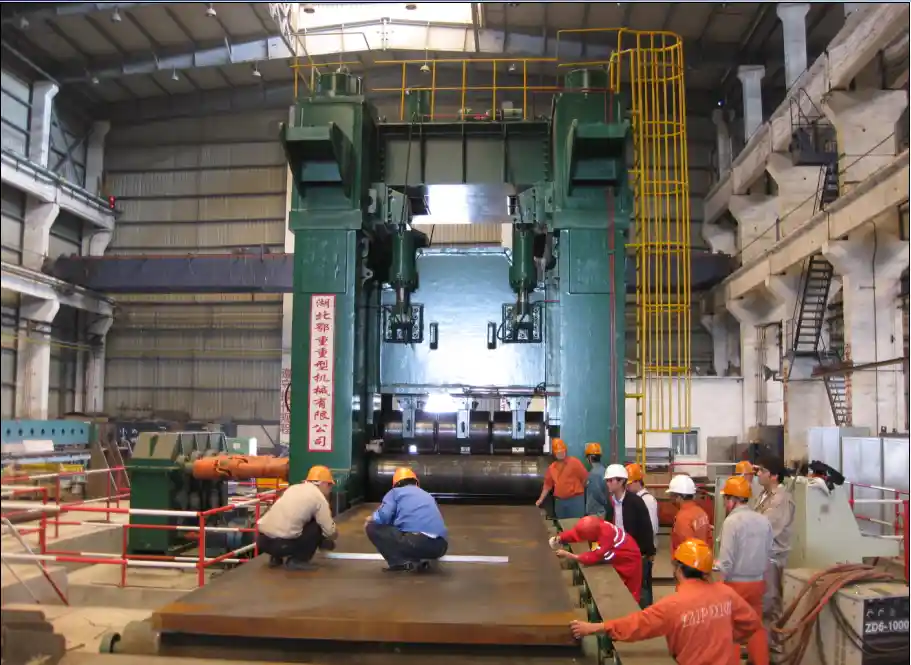

For this project, ZPMC selected an EZW43T-120x3000 7-Roll Plate Leveling Machine from EZHONG for heavy steel plate processing.
The machine is designed for levelling steel plates with a material yield strength of 485 MPa, covering plate thicknesses from 25 to 120 mm and a maximum working width of 3,000 mm.
इस परियोजना के लिए, ग्राहक ने एक समाधान की आवश्यकता रखा जो प्रदान करने में सक्षम हो:

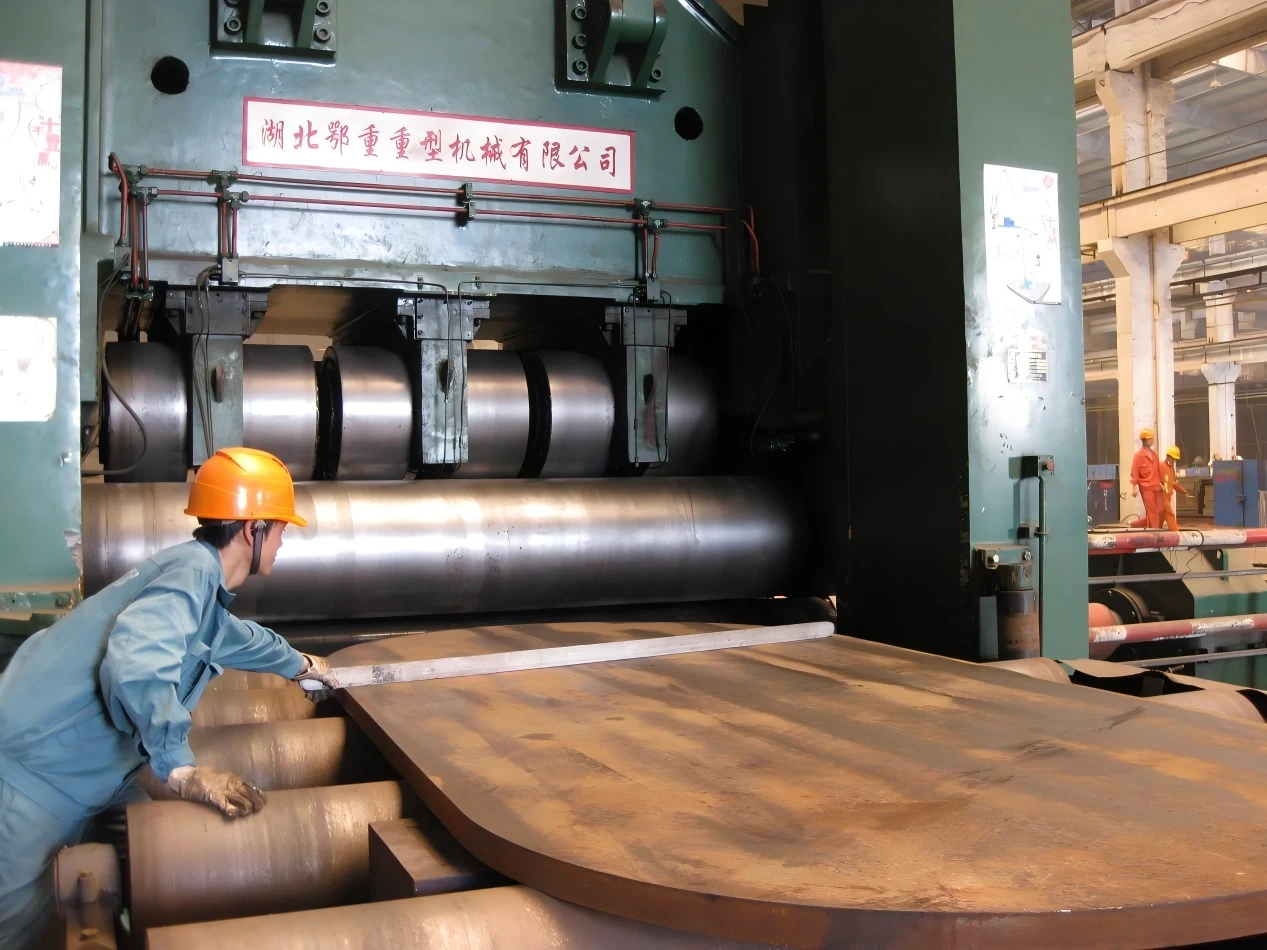

जेडपीएमसी के प्रसंस्करण आवश्यकताओं के आधार पर, EZHONG ने ईजेडब्ल्यू43टी-120x3000 7-रोल प्लेट लेवलिंग मशीन आपूर्ति की।
| आइटम | विशिष्टि |
|---|---|
| मशीन मॉडल | ईजेडब्ल्यू43टी-120x3000 7आर |
| मशीन प्रकार | 7-रोल प्लेट लेवलिंग मशीन |
| मटेरियल यील्ड स्ट्रेंथ | 485 MPa |
| प्लेट मोटाई | 25-120 mm |
| अधिकतम प्लेट चौड़ाई | 3,000 mm |
| लेवलिंग रोल कॉन्फ़िगरेशन | 7 रोल्स - 4 ऊपर / 3 नीचे |
| कार्यशील रोल्स | 5-2 ऊपर / 3 नीचे |
| कार्य रोल दूरी / व्यास | 800 / 660 मिमी |
| कार्य रोल बैरल लंबाई | 3,200 मिमी |
| Guide Rolls | 2-Upper |
| Guide Roll Distance / Diameter | 800 / 600 mm |
| Backup Roll Arrangement | 3 कॉलम x 6 पंक्तियां |
| मूवेबल क्रॉस बीम स्ट्रोक | +300-0 मिमी |
| दबाने की गति | 20 मिमी/मिनट |
| लेवलिंग स्पीड | 2.4-6.0 मीटर/मिनट |
| सुधार सटीकता | 1.0 मिमी/मीटर |
| मुख्य मोटर पावर | 5.7 kW x5 + 18.5 kW x2 |
| कुल सुधारक बल | 136,000 kN |
| परीक्षण प्लेटफॉर्म | 2 सेट, प्रत्येक 40 टन क्षमता |
| लेवलिंग रोल सतह का संबंधित ऊंचाई | ±800 मिमी |
| मशीन आयाम (लंबाई x चौड़ाई x ऊंचाई) | 12x7.0x9.2 मीटर |
4-ऊपर / 3-नीचे रोल व्यवस्था प्लेट के साथ लेवलिंग प्रक्रिया के दौरान कई बिंदुओं पर संपर्क प्रदान करती है, भारी स्टील प्लेट्स की नियंत्रित सुधार सक्षम बनाती है।
निर्दिष्ट कुल सुधार बल 136,000 kN के साथ, मशीन मांग वाली भारी प्लेट लेवलिंग अनुप्रयोगों के लिए कॉन्फ़िगर की गई है।
मशीन प्लेट्स को 120 मिमी मोटी और 3,000 मिमी चौड़ी तक संभालती है, जो बड़े समुद्री उपकरण घटकों के लिए आवश्यक प्रोसेसिंग क्षमता प्रदान करती है
दो मोटराइज्ड डिस्चार्ज रोलर टेबल्स, प्रत्येक 10 मीटर लंबी, प्लेट हैंडलिंग के लिए प्रदान की गई हैं। रोलर सिस्टम पीएलसी कंट्रोल और वैरिएबल-स्पीड रेगुलेशन का उपयोग कंट्रोल्ड मटेरियल ट्रांसफर को सपोर्ट करने के लिए करता है
दो टेस्टिंग प्लेटफॉर्म्स प्रदान की गई हैं, जिनमें से प्रत्येक प्लेटफॉर्म 40-टन लोड क्षमता के लिए डिज़ाइन की गई है, भारी प्लेट्स के लिए निरीक्षण और टेस्टिंग ऑपरेशंस का समर्थन करती है
भौतिक ताकत, प्लेट मोटाई से लेकर कार्यकारी चौड़ाई और आवश्यक लेवलिंग सटीकता तक, हर भारी प्लेट लेवलिंग अनुप्रयोग के लिए उचित अभिकल्पित मशीन कॉन्फ़िगरेशन की आवश्यकता होती है।
