| आइटम | विषय |
|---|---|
| ग्राहक | शंघाई बॉयलर वर्क्स कंपनी लिमिटेड। |
| देश | चीन |
| उद्योग | बॉयलर निर्माण |
| उपकरण | EZW12Y-1500Tx3200 |
| मशीन प्रकार | पूर्ण हाइड्रॉलिक चार-रोल प्लेट रोलिंग मशीन |
| अधिकतम प्लेट चौड़ाई | 3,200 मिमी |
| अधिकतम प्लेट मोटाई | 105 mm |
| अधिकतम ऊपरी-रोल बल | 1500T |
| रोलिंग व्यास | Ø1,600 mm |
| रोलिंग तापमान | ठंडा / गर्म / गरम |
शंघाई बॉयलर वर्क्स कंपनी लिमिटेड बॉयलर और पावर जेनरेशन उपकरणों का एक विशेषज्ञ निर्माता है। इसकी विनिर्माण प्रक्रियाओं में बड़े स्टील घटकों के गठन और निर्माण शामिल हैं, जो भारी प्लेट रोलिंग उपकरणों पर मांगपूर्ण आवश्यकताएं रखते हैं।
इसके कंटेनर वर्कशॉप के लिए, शंघाई बोइल वर्क्स ने EZHONG से EZW12Y-1500Tx3200 फुली हाइड्रॉलिक फोर-रोल प्लेट रोलिंग मशीन ऑर्डर की।
इस प्रोजेक्ट की एक प्रमुख आवश्यकता यह थी कि इसे न केवल पारंपरिक ठंडी रोलिंग को हैंडल करने की क्षमता हो, बल्कि 650°C तक गर्म रोलिंग और 1,050°C तक हॉट रोलिंग को भी हैंडल कर सके।
इस परियोजना के लिए, ग्राहक ने एक समाधान की आवश्यकता रखा जो प्रदान करने में सक्षम हो:

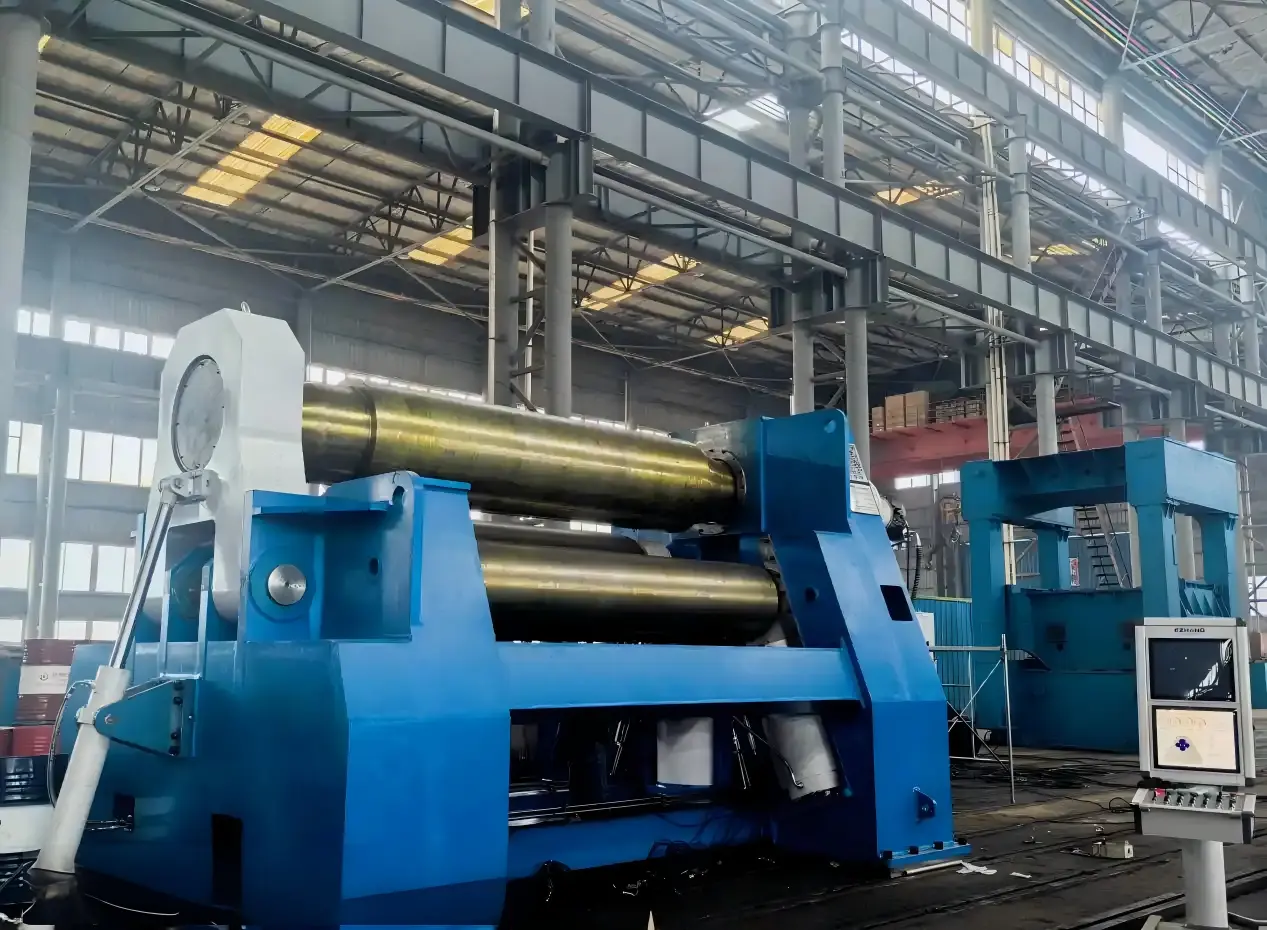

शंघाई बॉयलर वर्क्स की सामग्री गठन और उत्पादन आवश्यकताओं के आधार पर, EZHONG ने EZW12Y-1500Tx3200 पूर्ण हाइड्रॉलिक फोर-रोल प्लेट रोलिंग मशीन प्रदान की।
| आइटम | विशिष्टि |
|---|---|
| मशीन मॉडल | EZW12Y-1500Tx3200 |
| मशीन प्रकार | पूर्ण हाइड्रॉलिक चार-रोल प्लेट रोलिंग मशीन |
| अधिकतम ऊपरी-रोल बल | 1500T |
| अपर रोल व्यास | Ø860 mm |
| लोअर रोल व्यास | Ø800 mm |
| साइड रोल व्यास | Ø650 mm |
| अधिकतम प्लेट चौड़ाई | 3,200 मिमी |
| अधिकतम रोलिंग मोटाई | 105 mm |
| प्री-बेंडिंग मोटाई | 90 mm तक |
| प्लेट यील्ड ताकत | 190 / 240 / 360 MPa |
| मानक रोलिंग व्यास | Ø1,600 mm |
| न्यूनतम रोलिंग व्यास | Ø1,000 mm |
| कार्य रोल प्रभावी लंबाई | 3,260 mm |
| रोलिंग गति | 3.5 m/min |
| अधिकतम टॉप-सपोर्ट व्यास | Ø6,000 मिमी |
| शीर्ष समर्थन क्षमता | 35 टन |
| फीडिंग रोलर टेबल | 16 m x 3.2 m |
| रोलिंग तापमान | ठंडा / गर्म / गरम |

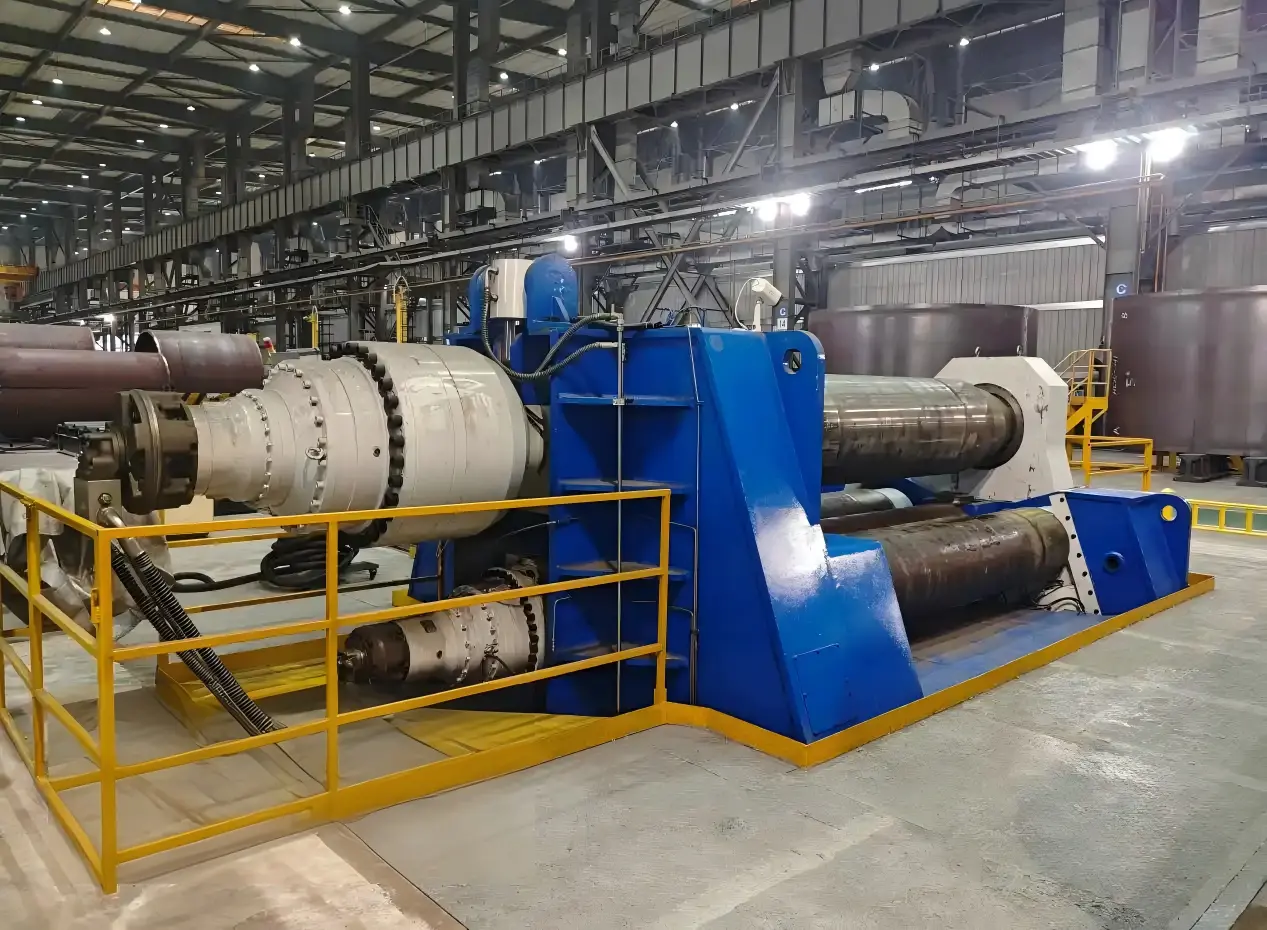

ऊपरी और निचली रोल्स दोनों संचालित हैं, जो रोलिंग के दौरान नियंत्रित और स्थिर प्लेट फीडिंग प्रदान करती हैं। हाइड्रॉलिक सिस्टम निचली और साइड रोल्स की ऊर्ध्वाधर और झुकी हुई गति को नियंत्रित करता है और कार्यरत रोल्स की सटीक स्थिति को सक्षम बनाता है।
The machine provides a maximum upper-roll pressing force of 1500T, combined with a 450,000 N·m upper-roll drive torque, providing the forming capacity required for heavy steel plate rolling.
The machine incorporates dedicated thermal protection measures to support warm and hot rolling. These include heat-resistant roll bearings and seals, thermal insulation between the hydraulic cylinders and working rolls, protected displacement sensors and hydraulic oil cooling.
ऊपरी, निचली और साइड रोल्स 60CrMnMo फोर्ज्ड हॉट-रोलिंग स्टील से बने हैं, HB280-320 तक हीट-ट्रीटेड। तकनीकी विशिष्टि नियंत्रित फोर्जिंग, हीट ट्रीटमेंट और मशीनिंग प्रक्रियाओं की आवश्यकता रखती है, साथ ही सामग्री प्रमाणपत्र और अल्ट्रासोनिक निरीक्षण।
मशीन में सामने और पीछे की तरफ साइड समर्थन, शीर्ष समर्थन और पावर्ड फीडिंग सिस्टम शामिल है। साइड समर्थन 25-टन लिफ्टिंग क्षमता प्रदान करते हैं, जबकि शीर्ष समर्थन Ø6,000 मिमी और 35 टन तक कार्यक्षेत्रों का समर्थन कर सकता है।
हाइड्रॉलिक सिस्टम में दाब नियमन, समन्वय, गति और कार्यरत रोल गति नियंत्रण परिपथ शामिल हैं। इलेक्ट्रो-हाइड्रॉलिक आनुपातिक वाल्व और विस्थापन संवेदक निचली और साइड रोल्स की समन्वित गति को नियंत्रित करते हैं, जिसमें स्थिति सटीकता ±0.15 मिमी है। नियंत्रण प्रणाली PLC आधारित डेटा अर्जन और तर्क नियंत्रण का उपयोग करती है।
प्लेट मोटाई और सामग्री की ताकत से लेकर रोलिंग व्यास, कार्यकारी चौड़ाई और बनावट तापमान तक, हर भारी प्लेट रोलिंग अनुप्रयोग को ठीक से इंजीनियर की गई मशीन कॉन्फ़िगरेशन की आवश्यकता होती है।
